 No.41981[Последние 50 постов]

Тред в котором анон хвалится своими самоделками - холодильник для кружки с пивом, сшитая одежда, картофельная пушка, часы на газоразрядных лампах, кораблик в бутылке - все что угодно, чем ты унимаешь творческий зуд в руках. Можно просить умных советов или делиться непрошеными.
Предыдущий тред: http://ivchan.net/b/res/5152321.xhtml

 No.41983

File: 1696671035112-0.webp (319.39 KB, 1280x1707, 1.webp)

File: 1696671035112-1.webp (574.43 KB, 1280x1707, 2.webp)

File: 1696671035112-2.webp (274.59 KB, 1280x1707, 3.webp)

File: 1696671035112-3.webp (406.77 KB, 1280x1707, 4.webp)

Ну и сразу запощу робота, которого я обещал запостить почти год назад анону.
Ноги от какой-то игрушки, доставшейся мне на опыты - работает на двух моторчиках постоянного тока: один на вращение, второй ногами перебирает. Электроника - esp32 с обвязкой, DC-DC в 12 вольт для питания камеры и передатчика видео, DC-DC в 5 вольт для всего остального, L298N для управления моторчиками, серва MG995, чтобы поднимать пушку.
Невнимательно прочитал даташит на контроллер - при старте (и прошивке) поднимается 14 нога, а у меня там мотор подключен - в итоге при включении он резко поворачивается, сигнализируя о появлении питании. В остальном вроде работает, даже не очень сильно шатается при ходьбе и в камеру можно смотреть без риска получить морскую болезнь. Через неделю отдам его будущему владельцу, надеюсь там он проживет долгую и счастливую жизнь (или короткую и яркую).

 No.41987

Крутая штюка, аж завидно. А поворот как реализован? Он же не только прямо ходит?

 No.41992

File: 1696672900398.webm (7.36 MB, 854x480, d1.webm)

>>41987
>Крутая штюка, аж завидно.
Вдохновись и сделай сам что-нибудь крутое. Заодно поделишься.
>А поворот как реализован? Он же не только прямо ходит?
Ну формально он ходит прямо вперёд и назад. Там в ногах хитрая система шестерней, которая поворачивает всё тело относительно ног, а итоге так и поворачивает. На месте перебирать ногами или ходить боком, как крутые роботы, он не умеет. Если интересно - могу разобрать сфотографировать.

 No.41997

>>41992
Выглядит будто шатальщик ног проворачивается с башней и начинает шатать другие ноги. Ну понятный принцип, куда гляжу туда иду.
> Вдохновись и сделай сам что-нибудь крутое. Заодно поделишься.
Я капец вялый стал и апатичный, мамке радио никак не починю вон. Ну да хрен с ним, тред не об этом

 No.42001

>>41997
>Выглядит будто шатальщик ног проворачивается с башней и начинает шатать другие ноги. Ну понятный принцип, куда гляжу туда иду.
Так и есть. Он их шатает с разной интенсивностью, так что получается не только 6 направлений в сторону ног.
>Я капец вялый стал и апатичный, мамке радио никак не починю вон. Ну да хрен с ним, тред не об этом
Пни себя по жопе и начни. Это самое трудное, кстати.

 No.42116

>>42001
> Это самое трудное, кстати.
Привет, Кэп! Где ты пропадал, я скучал по тебе :3

 No.42174

File: 1696740472947-0.webp (87.91 KB, 1150x779, GALLERY19_scan066.webp)

File: 1696740472947-1.webp (78.38 KB, 1150x753, GALLERY17_09.webp)

File: 1696740472947-2.webp (73.38 KB, 1150x767, GALLERY15_07.webp)

File: 1696740472947-3.webp (135.34 KB, 1150x779, GALLERY22_scan070.webp)

Один из садов Марты Шварц.

 No.42175

>>42174
Проститеизвинитенетудазапостил

 No.42277

>>42271
И светодиод еще поищи какой-то индикаторный с резистором Ом на 50-100

 No.42278

>>42277
О, есть такой тред? Сейчас, секунду. Диода у меня нет, есть мультиметр. Если я его присоединю к проводкам и подам сигнал, он ведь мне покажет, что ток есть? Батарею сейчас соберу.

 No.42282

File: 1696775563788.jpeg (121.29 KB, 1599x1200, WhatsApp Image 2023-10-08….jpeg)

>>42278
Так, здесь 6,5V.

 No.42285

File: 1696775822390-0.png (362.64 KB, 1810x958, 1624657562955.png)

>>42278
Собери типа такой схемки. Если есть тестер, посади его на один из выходов D0-D3 одним щупом и на общий питания другим. Для этого удобно было бы использовать гнезда от соответствующего разъема, но можно просто проволочкой намотаться на штырь. Соседние выходы только не короти.
Проволочку припаяй какую-то сантиметров на 20-50 к площадке ANT, будет антенкой. Если все работает и ты не победил еще свою платку странными манипуляциями, то, по идее, при нажатии на соответствующую кнопку пульта, вольтметр будет показывать напряжение примерно соответствующее напряжению питания.

 No.42292

File: 1696776697410.jpeg (166.98 KB, 899x1599, WhatsApp Image 2023-10-08….jpeg)

>>42285
Нашел диод, но, похоже, он мертвый. Хотя один раз он моргнул, когда я его проверил на этой конструкции из батареек.

Так, я думаю, будет неправильным спрашивать, что значит каждая часть твоей схемы. Я могу поискать эти обозначения в интернете. И если это не поможет - спрошу ещё раз, хорошо?

 No.42297

>>42292
Определенно поищи обозначения и ознакомься, чтобы уметь простейшие хотя бы схемы читать. На приложенном выше "эскизе" источник напряжения (ЭДС), собственно вольтметр (V), и диод с резистором, но они тебе пока не нужны. Стрелка с надписью рядом с ней обозначает некоторую цепь. В данном случае, общий провод питания (GND). Все цепи соединенные с такой стрелкой - одна цепь.

https://ru.wikipedia.org/wiki/%D0%98%D1%81%D1%82%D0%BE%D1%87%D0%BD%D0%B8%D0%BA_%D0%AD%D0%94%D0%A1

 No.42301

>>42292
И не закорачивай диоды на питание. Они сгорят, если блок питания не совсем маломощный. Светодиоду надо соответсвующий ток резистором задать, чтобы он светил, но не перегревался.

 No.42303

File: 1696777941554.png (421.4 KB, 2968x1704, перевод.png)

>>42297
Так, стало понятнее. Я попробовал всё перевести с эльдарского на оркский. Всё правильно понял?
>>42301
Ну, походу, это с ним и случилось. Я решил его проверить на своем блоке батарей на 6,5, он только и моргнул один раз…

 No.42304

>>42303
Все приборы появятся позже, но в целом да, все ГНД к отрицательному полюсу батареи свести.

 No.42345

>>42303
И да, с резистором я напутал, а никто не поправил меня. Там у выводов микросхемы порядка нескольких миллиампер выходной ток, да и самому диоду маломощному будет нескольких миллиампер чтоб засветиться, так что резистор надо порядка килоома, если хочешь от ноги поморгать.
И если заработает управление платкой, не вешай мотор прямо на выход, это не сработает :3

 No.42371

Открыл даташит на этот PT2272 - нога VT это Valid Transmission, на неё можно повесить светодиод, который будет загораться когда приходит сигнал с пульта. Там же схема подключения - через 560 Ом резистор, можно больше, если нет такого меньше тоже можно, но без фанатизма и вообще лучше не надо. К нему бы и подключал, чтобы не отпаивать потом.

 No.42374

>>42371
Я тоже про это подумал, но стоит сначала убедиться все же, что ноги данных дергаются вместе с кнопкой на пульте.

 No.42382

>>42374
По мне сначала стоит всё же убедиться, что приёмник принимает от пульта сигнал и на заводе не напутали с кодами.

 No.42421

>>42382
А кодов пока нет. Мне их предлагается самому напаять.

 No.42656

>>42421
Согласно документации, у тебя биты кода могут находиться в одном трёх состояний. Если у тебя ничего запаяно сейчас, значит у тебя любой брелок подойдет к приёмнику. Пока тестируешь можно оставить так, но лучше потом установить какой-нибудь код, чтобы пираты не угнали твой корабль.

 No.42754

File: 1696863053632.webm (7.29 MB, 848x480, Аномалия.webm)

>>42656
В общем, у меня хорошая новость и плохая.

Хорошая: я всё сделал, как вы сказали, кроме диода и резистора (у меня их нет). Подключил мультиметр. И сигнал таки прошел.

Плохая новость. Я, похоже, открыл у себя в комнате аномалию. В общем, просто смотрите видео. На то, в каком положении пульт и что выдает вольтметр.

Что с этим делать - пока не знаю. Есть мысль одна.

 No.42756

>>42754
А мысль такая. Проволока, которую я припаял, она чем-то изолирована. Когда я ее трогал на проводимость мультиметром - он не пищал. И только когда я его приложил к срезам этой проволоки - контакт был.

Ну так вот. Я не зачистил конец, который припаял. То есть, это не антенна сейчас, а просто кусок металла. Но снизу торчит припой, соединенный с платой, которым я припаивал антенну то. Ну так вот, когда пульт лежит на столе, этот припой как-то умудряется поймать сигнал. Но не иначе.

 No.42763

>>42756
Обычный кусок провода припаяй для начала. У тебя не видно что ты там припаял и как. Скорее всего, у тебя проволока окислилась или лаком покрыта и контакта там нет. Можешь попробовать наждачной край зачистить перед пайкой.
Ну или сразу нормальной длины антенну приделай - он должна быть h/4, где h - это длина волны передатчика. В твоём случае h = c/f (c - скорость света, f - частота передатчика, у тебя 315 МГц), получается h = 0,952 м, h/4 = 0,238 м, или почти 24 см. Это в теории, конечно же.

 No.42768

>>42763
>Обычный кусок провода припаяй для начала.
С него всего надо снимать изоляцию, или только с концов?

 No.42774

>>42768
С конца, который припаиваешь. У тебя же лужёный многожильный провод? Ты его не соберешь назад в веник, если изоляцию всю срежешь.

 No.42787

>>42756
Перед пайкой провода куда-либо стоит его облудить. Убедись что припой смочил медь и растекся по ней, а не просто налип. Скорее всего у тебя толстая лакированая проволока и ты ее не припаял, а просто прислюнил к плате. Как выше анон написал, очисти провод от лака, наждаком или ножиком без фанатизма, смочи канифолью и луди! :3

 No.42795

File: 1696869821819-0.jpeg (62.65 KB, 864x1152, WhatsApp Image 2023-10-09….jpeg)

File: 1696869821819-1.jpeg (70.13 KB, 1152x864, WhatsApp Image 2023-10-09….jpeg)

>>42787
Я только сейчас прочитал.

Вот такая у меня была конструкция. Решив в очередной раз не мучить уже потасканную дырочку для антенны, я просто засунул туда провод и закрутил его. Сигнал эта штука ловит, но на расстоянии 10см, не больше. Это из-за тех вещей с лужением, о которых писали выше, или другие причины есть? Я верхнюю часть антенны нужно лудить? Вообще, там просто должен торчать кусок провода, или как-то нужно оборудовать типа шарика, как на всех антеннах?

 No.42808

>>42795
Размеры антенны надо смотреть. Погугли полуволновой вибратор и Ground plane.

 No.42809

File: 1696871557862-0.png (1.17 MB, 948x624, 1615125957963.png)

>>42795
Антенна - любой кусок проводника подходящей длины, изолированный или нет - не важно. Лужение нужно для качественной пайки, чтобы припой гарантированно смочил паяемые поверхности и дал надежный контакт и прочное соединение. Соответственно лудить надо только то, что собрался паять.
Просто вставленной жилы провода, если она не окислена, на первое время будет достаточно. Лишь бы электрический контакт был.
По идее должно все происходить, может не настроен "приемник"? Подстроечник на плате чем-то залит, или голый? Можешь попробовать покрутить его (БЕЗ УСИЛИЯ) туда-сюда (пометь только исходное положение чтоб не забыть) на четверть оборота и посмотреть что меняется.
>>42808
Мне кажется, на таком расстоянии на торчащую скрепку должно ловиться.

 No.42810

>>42809
> Подстроечник на плате чем-то залит, или голый?
Если залит, то скорее всего его настраивали и залили для фиксации.

 No.42814

File: 1696872437309.jpeg (129 KB, 864x1152, WhatsApp Image 2023-10-10….jpeg)

>>42809
Нет, не вижу никакой заливки.
Впрочем, китаец и с выходами напутал. Выход D0 работает от кнопки B, например (а не от А).

И, да, спасибо всем большое за советы. Методом тыка я бы ещё долго тыкал.

До чего сам дошел:
1. Если металлический хвостик антенны лежит на земле, то посылать сигнал бесполезно.
2. Поднята антенна или опущена, высоко или низко - не имеет значения. Имеет значение только расстояние до пульта.
3. Пульт нужно направлять на антенну. Прямо таки целиться. Просто рядом тыкать - толку нет.
4. Фольга - тот же алюминий.
5. Бесполезно что-то пытаться засунуть в эту систему, вроде лампочки или моторчика. Для этого, видимо, нужно ещё что-то прилаживать.

 No.42817

File: 1696873491270-0.png (462.5 KB, 2968x1704, 1579675249067.png)

>>42814
Ну покрути попробуй этот винт на оборот туда-сюда, судя по всему это сердечник, и изменив его положение в катушке ты можешь изменить индуктивность элемента

> . Если металлический хвостик антенны лежит на земле, то посылать сигнал бесполезно

Внезапно, чтобы снять наводки от электрического\магнитного поля, металлические детали заземляют :3
> Фольга - тот же алюминий
Так ее из алюминия делают же.
> Бесполезно что-то пытаться засунуть в эту систему, вроде лампочки или моторчика
Тебе об этом писали выше, что это так не будет работать. Используй ключ транзисторный например, чтобы умощнить выход этой платки.
М - двигатель, VD - диод, он нужен чтобы замкнуть бросок напряжения от индуктивности двигателя, когда ключ разомкнешь, С1 - емкость, чтобы зашунтировать искры коллектора.
Можешь для начала просто на лампочке попробовать, если у тебя есть такая, которая загорится от твоей батареи.

 No.42818

>>42817
> Ну покрути попробуй этот винт на оборот туда-сюда, судя по всему это сердечник, и изменив его положение в катушке ты можешь изменить индуктивность элемента
Возможно он уже вкручен до конца, имей в виду. И на оборот несколько попыток сделай, посмотреть меняется ли что-то в плане приема.

 No.49196

File: 1699293916677-0.mp4 (1.16 MB, 480x864, нанотехнологии.mp4)

File: 1699293916677-1.jpeg (169.3 KB, 1023x524, прибор.jpeg)

Здравствуйте снова. В общем, в коем то веке я собрал схему и дистанционное включение светодиода сработало. Винт, действительно, нужно было покрутить, и скоро я буду налаживать его, опытным путем выясняя его оптимальную выкрутку.

 No.49200

File: 1699294194131-0.jpeg (72.77 KB, 864x1152, реле.jpeg)

File: 1699294194131-1.mp4 (2 MB, 848x480, ЭМ.mp4)

>>49196
Следующий шаг - подключить реле. Добрые люди подарили мне реле (см. фото), но напряжения в этой системе не хватает, чтобы катушка примагнитила эти контакты. Тогда я подумал: не смогу ли я создать реле сам. Обмотал болт проволокой, получился электромагнит. Но с ним вот такая беда: смотрите видео. В общем, он примагничивает металл, но когда я перестаю подавать ток - магнит не ослабевает и примагниченный металл не отпускает. Это раз.

И второе: когда я не напрямую попытался включить электромагнит, а присоединил его к своей радио-конструкции, он ничего примагничивать не стал. Интересно, почему?

 No.49211

Чувак, тебе нужен транзистор, а не реле. Выход платки скорее всего не потянет ток управления реле.
У тебя есть какие-то сломанные платы блоков питания или чего-то еще? Можно наверняка будет найти что-то там, и никуда не ходить не искать.

 No.49218

>>49211
Справедливости ради, в некоторых проектах могут совмещать оба подхода. То-есть ток от микросхемы идёт через транзистор, а транзистор управляет замыканием реле.

 No.49219

>>49218
Может и такое быть, но данный проект вполне можно реализовать на транзисторном ключе, ящитаю.

 No.49227

>>49200
>Обмотал болт проволокой, получился электромагнит. Но с ним вот такая беда: смотрите видео. В общем, он примагничивает металл, но когда я перестаю подавать ток - магнит не ослабевает и примагниченный металл не отпускает.
Запасенная энергия в катушке мешает изменению магнитного поля. В реальной схеме надо ставить диод, как тебе рисовали тут >>42817
>И второе: когда я не напрямую попытался включить электромагнит, а присоединил его к своей радио-конструкции, он ничего примагничивать не стал. Интересно, почему?
С ноги микросхемы выходит слабый ток его даже не хватило на то, чтобы сжечь светодиод, да чего уж там, он и горит не на полную яркость. Тебе правильно сказали, что подключать надо через транзистор - поковыряйся в электронике, у тебя наверняка есть.
Ну и в целом, подключать нагрузку к ноге микросхемы плохая идея и может закончиться смертью этой самой микросхемы. Не делай так. И светодиоды напрямую тоже лучше не подключай, если у тебя их ограниченный запас.

 No.49234

>>49227
>Запасенная энергия в катушке мешает изменению магнитного поля
сколь там той энергии-то? Просто болт намагничивается и все.

 No.49237

>>49234
Так ей и деваться-то некуда - цепь разомкнута. Хотя может ты и прав.

 No.49246

File: 1699304829365-0.jpg (6.69 KB, 400x218, 1699304828701.jpg)

>>49237
> Так ей и деваться-то некуда
В искру или в утечки.

 No.49329

File: 1699366532026-0.jpg (223.17 KB, 1280x960, детали 1.jpg)

File: 1699366532026-1.jpg (34.27 KB, 371x342, детали 2.jpg)

File: 1699366532026-2.jpg (102.98 KB, 579x656, транзисторы.jpg)

>>49211
Смотри, я расчленил пару старых телефонов офисных, и добыл с них вот такие детали. Потихонечку начал собирать коллекцию. Вот эти трехногие штуки, как я понял, и есть транзисторы. Осталось понять, как они работают.
>Запасенная энергия в катушке мешает изменению магнитного поля.
Понятно.
>В реальной схеме надо ставить диод, как тебе рисовали тут
А каким образом он будет предотвращать запасание магнитного поля? Диод, я так понял, способен пропускать ток только в одну сторону. И что это дает?
>его даже не хватило на то, чтобы сжечь светодиод
Там у меня стоит резистор же.
>Ну и в целом, подключать нагрузку к ноге микросхемы плохая идея и может закончиться смертью этой самой микросхемы.
Одну микросхему я уже убил. Точнее, это был не я, а мой товарищ, который мне помогал. Было мне очень жаль ее.

Такая проблема - я не могу понять, как на практике применять закон Ома. Вот есть у меня батарейка, я могу измерить ее напряжение. Вот есть у меня проводки и резисторы, я могу измерить их сопротивление. Но связать эти знания с пониманием того, какое напряжение допустимо для того или иного устройства я пока не могу.

 No.49335

>>49329
Реально ничего не понимаю. Может кто-нибудь из вас ко мне в гости прийти и всё показать, я чаю налью.

Решил тупо на практике проверить закон Ома. Самое простое: у меня есть блок батареек, одна подсевшая, в общем, дают они 4,1V. Измерил сопротивление между щупами самого мультиметра - оно 0,4 Ом, буду его отнимать значит. Измерил сопротивление проводка - получилось 0,5 Ом, то есть 0,1 Ом, по факту. Считай, что почти и нет его. Потом измерил сопротивление кнопки, которой я это всё включаю, у нее 1 Ом (уже за вычетом). Логика какая: я, тупо, подключаю плюс своих батареек к минусу - проще цепь придумать невозможно. Пускаю ток, замеряю амперы. Если U = I*R, то I = U/R, так? Если напряжение 4В, а R = 1 Ом, то и I должно быть 4А, так или нет?

Замеряю. Первое: ещё до включения цепи ток от одной батарейки до другой составил 1,2А. Откуда он взяться то мог, цепь я ещё не замыкал? Щупы я подставлял к плюсу и минусу непосредственно. Потом включил ток. Прибор показал в тех же местах 0,28А, но тут я уже перестал понимать вообще всё. Как ток во включенном приборе может быть ниже тока в выключенном?

Потом замерил I просто на кусочке провода, с включенными же батарейками, прибор выдал 0,08А. Так или иначе, это и близко не похоже на 4А, которые я насчитал, теоретизируя с законом Ома.

Может я не туда щупы засовываю? Я всё сделал правильно же, я красный щуп переставил в верхний порт, перевел стрелку на 10А, как того требовала инструкция.

 No.49340

>>49335
> Первое: ещё до включения цепи ток от одной батарейки до другой составил 1,2А. Откуда он взяться то мог, цепь я ещё не замыкал?
Лол, сопротивление идеального вольтметра (он только в вакууме бывает, сопротивлние твоего конечно\ненулевое, но довольно небольшое) равно нулю. Ты замкнул источнику питания плюс на минус (в общем случае, никогда так не делай, ты можешь испортить либо источник питания, либо амперметр) и удивляешься откуда в цепи ток.
Теперь к закону ома про включение кнопки в цепь. Твои батарейки - далеко не идеальный источник напряжения, их внутреннее сопротивление не равно нулю, и прибавляется к сопротивлению нагрузки когда ты что-то сажаешь на ее контакты. Чем более убитая батарейка, тем меньше она дает тока и тем сильнее на ней просядет напряжение, когда подключишь нагрузку. Можешь наблюдать это встав вольтметром на контакты батареи когда нажимаешь и отпускаешь кнопку.
Так как батарейки у тебя маломощные, тебе до сих пор не оторвало пальцы загоревшейся кнопкой и бомбанувшими банками, но в общем случае никогда не стоит замыкать плюс на минус источника питания, если не уверен сколько мощности он может выдать из себя. Хорошие аккумуляторы или блок питания могут выдать довольно много.

Вообще рекомендую приникнуть к https://ru.wikipedia.org/wiki/%D0%98%D1%81%D0%BA%D1%83%D1%81%D1%81%D1%82%D0%B2%D0%BE_%D1%81%D1%85%D0%B5%D0%BC%D0%BE%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D0%BA%D0%B8
или чему-то подобному, для расширения кругозора. Оно не так прикольно как жечь радиоэлементы, но позволяет пускать дым более осмысленно :3

 No.49342

>>49340
> сопротивление идеального вольтметра
Амперметра конечно же. Обосрался, прошу прощения. А сопротивление идеального вольтметра бесконечность.

 No.49343

>>49329
>Понятно.
ето не так, можешь скрутить всю катушку с болта, он останется намагниченным. Просто металл не тот, что используется в сердечниках настоящих электромагнитов.

>>49335
нарисуй, чо ты там куда тыкал и чего намерил в каких случаях.

 No.49344

>>49237
>Так ей и деваться-то некуда - цепь разомкнута.
цепь разомкнута, ток не течет - магнитного поля не создается.

 No.49345

>>49329
По поводу транзистора. Предположу (я просто маркировку вбил в поиск) что тебе в руки попал
https://shematok.ru/wp-content/uploads/2023/06/BC548_Philips.pdf
Если так, то его пиковый (не рабочий, а пиковый, рабочий бери всегда раза в полтора-два меньше) коммутируемый ток 200 мА, что довольно немного, но оно и не удивительно, корпусочек то вон какой маленький. Но для бесчеловечных мекбой-опытов и пускания дыма может и хватит, лол. Сфоткай плату которую бомбишь, может там не только усилительные транзисторы увидим.

 No.49369

File: 1699378019260.jpg (151.33 KB, 1060x557, 4440695b-11eb-4d82-89e1-82….jpg)

>>49340
>Ты замкнул источнику питания плюс на минус
>и удивляешься откуда в цепи ток.
Проще говоря, я свой амперметр использовал как провод? Понятно.
>Можешь наблюдать это встав вольтметром на контакты батареи когда нажимаешь и отпускаешь кнопку.
Щас проверим…
Да, действительно, напряжение упало почти на 1В. В этот раз в цепи была лампочка.
>Вообще рекомендую приникнуть
Я почитаю. Я уже читал вот это https://www.texenergo.ru/publication/biblioteka_elektrotekhnika/karabchevskiy_g_a_nachalnyy_kurs_elektrika_uchebnoe_posobie/

>>49343
>ето не так, можешь скрутить всю катушку с болта, он останется намагниченным.
Я ее так долго мотал, пока не буду сматывать, мне тупо жалко. Она мне ещё пригодится.
>нарисуй, чо ты там куда тыкал и чего намерил в каких случаях.
Сейчас, ещё раз, проведу свои опыты и замеры, и всё расскажу. В этот раз, будет нагрузка - лампочка. Батарейки плюс в минус больше пихать не буду.

>>49345
>По поводу транзистора.
Один из своих транзисторов я нашел и посмотрел его показатели (см. рис.)

 No.49371

File: 1699378283008-0.jpg (118.48 KB, 600x800, 4440695b-11eb-4d82-89e1-82….jpg)

File: 1699378283009-1.jpg (121.62 KB, 600x800, 709cb139-3a4b-45e1-a69c-51….jpg)

File: 1699378283009-2.jpg (142.81 KB, 600x800, e08d1ab0-2d94-43f9-9761-e8….jpg)

>>49345
>Сфоткай плату которую бомбишь, может там не только усилительные транзисторы увидим.
Я с них спаял всё, кроме микросхем. Там больше не на что смотреть. Могу потом показать, что от них осталось.

Транзисторы были вот такие:

Плюс ещё пара каких-то трехногих сущьностей, но они не похожи на транзисторы.

 No.49375

File: 1699378695467-0.jpg (174.35 KB, 1878x1165, 1699378694351.jpg)

File: 1699378695467-1.jpg (110.77 KB, 829x831, 1699378694360.jpg)

>>49371
> о трехногих сущьностей, но они не похожи на транзисторы.
Ты возможно удивишься, но они бывают всякие.

 No.49381

File: 1699379539977-0.jpg (57.38 KB, 640x525, 1551372771913.jpg)

File: 1699379539977-1.jpg (51.61 KB, 700x851, 1635448535710.jpg)

>>49371
>они не похожи на транзисторы.

 No.50682

File: 1699890894615-0.jpg (185.7 KB, 1280x960, 13.11.23 фото.jpg)

File: 1699890894615-1.jpg (90.57 KB, 1196x663, 13.11.23 техника.jpg)

Итак, я разобрался, как работает транзистор. На коллектор идет большой ток, на базу - маленький, а от эмиттера он идет дальше. Я так думал, идти он будет таким, каким я его подал на коллектор, а база как бы просто запускает этот процесс. Но хрен бы там. Ток после эмиттера у меня получился 0,04А. При том, что без транзистора эта схема мне давала 0,015А. То есть, усиление небольшое. Для лампочки и моторчика этого мало.

Кстати, не переживайте за мой светодиод без резистора. Я прочитал, что он рассчитан на 20мА, так что мои 15мА ему ничего плохого не сделают. А после транзистора, я его, разумеется, подключать не стал.

 No.50683

>>50682
Притом*
Простите.

 No.50684

>>49369
Ах да, я подпаял этот самый транзистор.

 No.50697

File: 1699894045514.jpg (101.19 KB, 600x800, переменный резистор.jpg)

Кстати, смотрите, какой мега-артефакт мне удалось выпаять. Переменный резистор. Диапазон - от 50 Ом до 17 кОм. Чувствую, с такой приладой можно много чего натворить.

 No.50700

>>50695
>Во-первых, уверен ли ты, что четырех вольт достаточно для нормальной работы схемы.
Вовсе нет. Мне просто жалко новые батарейки. Ну и я хотел убедиться, что радиосвязь в принципе работает. Кажется, заряд можно увеличить до 6В спокойно.
>Во-вторых, на твоем эскизе схемы база транзистора подключена не к выводу данных (D0-D3), а к выводу VT, это действительно так?
Да. Я так понял эту платку: D-шки дают сигнал от конкретной кнопки, а VT дает тот же самый эффект при нажатии любой кнопки. Ну, я решил, чтобы не мучить себя, пока всю нагрузку подключить к VT. Я ошибся? Ток от VT слабее, чем от D?
>Там там просто повторитель входного сигнала
Можешь подробнее сказать, что это значит? Если хочешь.
>в идеале, стоит прикинуть требуемый ток втекающий в базу и подобрать "базовый" резистор так, чтобы исходя из падения напряжения получился нужный ток. В твоем случае выходы платки D и так слаботочные, ничего особо плохого не будет, но вообще это моветон.
У меня не так много резисторов просто, и большинство из них на 100кОм, плюс – минус. Таких, чтобы на 50 Ом нет, например.
Я тут прочитал, что можно резистор соорудить самому, из натертой карандашом (графитом) бумаги, свернутой в трубку. Нужно попробовать.
А переменный резистор у меня один, я его только для экспериментов собираюсь использовать.

 No.50704

File: 1699896193977-0.png (19.33 KB, 707x65, 1699896191764.png)

>>50700
> Можешь подробнее сказать, что это значит? Если хочешь.
Я ошибся
https://make.net.za/wp-content/datasheets/PT2272.pdf
> Valid Transmission.
> Active High Signal. VT in high state signifies that PT2272 receives valid transmission waveform.
То есть этот сигнал в высоком уровне тогда, когда микросхема принимает данные. Фактически, пока из радиоканала что-то приходит. Позволит оценить работоспособность радиотракта, но не состояние выходов данных.


> Я тут прочитал, что можно резистор соорудить самому, из натертой карандашом (графитом) бумаги, свернутой в трубку.

Это какое-то прям ультракиркор мега мекбойство. Да и характеристики такого резистора будут плавать в зависимости от влажности, изменения геометрии, и фазы луны.
Лучше пошарься по плате того телефона, который разбомбил на транзисторы
http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov

 No.50708

File: 1699897011266-0.jpg (9.66 KB, 295x230, 1578335223125.jpg)

>>50682
Ты изобрел PNPN транзистор, лул.

>На коллектор идет большой ток, на базу - маленький, а от эмиттера он идет дальше

Ты сам себя путаешь некоторым косноязычием. Ток идет через что-то.

 No.50714

File: 1699897294242-0.png (88.73 KB, 542x833, 1699897289431.png)

>>50708
> Ты изобрел PNPN транзистор
Ты только что симистор :3

 No.50818

>>50714
симистор таки составной

 No.50819

File: 1699932634633.jpg (211.27 KB, 1280x960, резисторы.jpg)

>>50704
Вот, выпаял, измерил и рассортировал всё, что похоже на резисторы. Я уверен, что этого очень мало и помочь один из них мне может только по случайному совпадению.

 No.50829

>>50819
крайний левый - какой-то диод. Зеленые справа скорее всего индуктивности.

 No.50835

>>50819
Черный слева - диод. Голубые возможно действительно индуктивности. Если впаяешь в цепь базы 700 Ом будет норм. Базовый ток получится (Uпит-0.7В)/R - порядка единиц миллиампер, умножишь на коэффициент усиления (100-200) получишь как раз что-то в районе тех сотен миллиампер в коллекторе на которые транзистор расчитан.

 No.50896

File: 1699977202092-0.jpg (72.16 KB, 1196x663, рис3.jpg)

File: 1699977202092-1.jpg (79.67 KB, 1196x663, рис4.jpg)

File: 1699977202092-2.jpg (71.51 KB, 1196x663, рис1.jpg)

File: 1699977202092-3.jpg (78.88 KB, 1196x663, рис2.jpg)

>>50704
>https://make.net.za/wp-content/datasheets/PT2272.pdf
Тут на английском всё.
>Это какое-то прям ультракиркор мега мекбойство.
Пока не получилось ничего, но я не особо и старался. Потом буду пробовать серьезнее.
>>50708
>>50714
Изобрел?
>>50835
>Черный слева - диод.
Да, действительно. Я просто измерил сопротивление, решил, что это резистор.

Ещё я некоторые конденсаторы сначала принял за резисторы. Измеряю, такой, омы, а они у меня растут, растут… Ну вы поняли суть. Я не сразу догнал, как так.

>Если впаяешь в цепь базы 700 Ом будет норм. Базовый ток получится (Uпит-0.7В)/R - порядка единиц миллиампер, умножишь на коэффициент усиления (100-200) получишь как раз что-то в районе тех сотен миллиампер в коллекторе на которые транзистор расчитан.

Смотри, транзистор, грубо говоря, усиливает силу тока, так? Она у меня на базе и так слабенькая, зачем ее ещё сильнее уменьшать резистором? Ты не подумай, что я спорю, не понимаю просто.

Вот мои записи (см. рис.):
1. Измерение тока без транзистора от UT. 17мА.
2. Измерение тока с транзистором от UT. 40мА.
3. Измерение тока без транзистора от D0. 8мА!!! (Я то думал, что от этих выходов больше тока будет).
4. Измерение тока с транзистором от D0. 30 мА.

Короче говоря, D, по факту, дает мне меньше тока, чем UT. Это нормально? И, чем меньше тока идет на базу, тем меньше тока потом от эмиттера идет. Это логично, разве нет?

В общем, я не понимаю, что и зачем мне тут нужно резистором понижать (ибо и так I кругом копеечная) и почему D0 дала мне в два раза меньше А, чем UT-шка.

 No.50898

>>50896
Следующим шагом я тупо попробую U поднять до 6В, добавив батареек, или новые поставив.

 No.50900

Кстати, как вы делаете тройные соединения проводов? Я или тупо скручиваю три кончика, или одним крокодилом (с проводом) захватываю ещё два провода.

И ещё вопрос - чем можно укреплять контакт? Я же их тереблю постоянно, проволока ломается, уже пару раз пришлось перепаивать. Лаком для ногтей можно покрыть? Ещё про какую-то "термоусадку" говорят на Ютубе.

 No.50906

File: 1699978847625-0.jpg (71.18 KB, 800x600, р1.jpg)

File: 1699978847625-1.jpg (191.13 KB, 960x1280, р2.jpg)

Из натертой карандашом бумажки, с приложенными двумя контактами из фольги от конфетки, обернутой скотчем действительно получился резистор, только очень непредсказуемый.

Прижал его, как следует, плоскогубцами, и R снизилось с 400к до 70к.

 No.50936

>>50900
Без паяльника и припоя - ну это так, временно. Скрутки всё равно окисляются, и если сила тока серьёзная, то и гореть начнут рано или поздно. Лучше всего просто на тройное соединение растопить оловянную блямбу.

Про укрепление контакта - да, термоусадка норм. Это такое, как правило, пластико-резиновое кольцо, что плотно обхватывает всё, что под ним, после нагрева.
В принципе, даже так называемые стяжки сисек пива/газировки/минералки (по 6 бутылей) по сути и представляют из себя тоже термоусадку. Там, правда, обычная толстая полиэтиленовая плёнка используется. Но в печке она тоже хорошо усаживается, и все эти 6 сисек приобретают необходимую для трснспортировки жёсткость.

 No.50941

File: 1699987930010-0.jpg (114.05 KB, 800x800, 1699987924818.jpg)

>>50900
Лучше пайки ничего не придумаешь, в плане надежности контакта. Если тебе категорически сыкотно паять, посмотри в сторону пикрилейта, на нем норм макетировать слаботочные схемки, если ты достаточно внимательный и не склонен путать дырочки. Гугли беспаечные макетные платы.

 No.50945

File: 1699988434801.png (12.27 KB, 906x441, char.png)

>>50896
Судя по таблице, для большего тока тебе надо напряжение раза в 3 больше.
Более того, на первой же странице написано:
Wide Range of Operating Voltage: VCC=4~15V
То есть твои 4 вольта без нагрузки падают с нагрузкой и микросхема работает нестабильно.
>Она у меня на базе и так слабенькая, зачем ее ещё сильнее уменьшать резистором?
Резистором ты не уменьшаешь, а ограничиваешь силу тока. Когда через тело микросхемы пускаешь токи, больше чем положено она начинает греться и закипать.

Тебе бы, кстати, тут лучше подошёл полевой транзистор, учитывая высокое напряжение и низкий ток. Но тут уж, что имеем, то имеем.
>>50900
Ну разве что термосопельный клей. Из минусов - плохая надежность и ужасный внешний вид. Из плюсов - легко снимается. Лак ненадежен - он для статичных вещей, а провода ты будешь гнуть. Есть ещё гильзы обжимные, но это уже совсем специализированные вещи.

 No.50951

>>50941
Что за схема на фото? Это просто так для фото собрано? Два резистора и целая куча проводов

 No.50952

File: 1699991887310.png (69.43 KB, 1599x1066, 1599px-Resistance_is_Futil….png)

>>50951
Пример комплектации. И меня такой как посередине - там в комплекте как раз набор вот этих проводников-перемычек шел. Прошло уже лет 15 обладания им, а я до сир пор не приучился пользоваться этим.
Там линия по вертикали соединенна, так что и ноги одного из двух резисторов замкнуты друг на друга, что делает его бесполезным.

 No.50953

File: 1699992234284-0.jpg (755.65 KB, 4250x2914, 1699992232929.jpg)

File: 1699992234284-1.jpg (63.95 KB, 800x533, 1699992232947.jpg)

File: 1699992234284-2.jpg (251.34 KB, 1280x960, 1699992232948.jpg)

>>50951
Просто случайная иллюстрация из интернета.

 No.51444

File: 1700214551869-0.jpg (536.7 KB, 1470x1500, 1587967135894.jpg)

Для поддержания треда на плаву.

 No.51569

>>51444
Ну это не дело, рассказывай давай что травишь, можешь ещё и чем.

 No.51584

File: 1700254751849-0.jpeg (110.97 KB, 720x1280, Untitled.jpeg)

File: 1700254751849-1.jpg (292.47 KB, 957x1280, photo_5384421974840824891_….jpg)

File: 1700254751849-2.jpg (171.3 KB, 1280x957, photo_5384421974840824892_….jpg)

Давно хотел себе телескоп, недавно попался в руки обьектив КО-140М (80\140) ну и я сразу же заказал на али окуляр Plossl 6mm. Как только пришла посылка ткнул окуляр в то, что первое попалось подруку и налезло на обьектив (банка из под пива видно на одной из пик). На следующий день сделал немного лучше, нашел банку из под пены, она прочнее и к ней удобнее можно окуляр присобачить. Получился телескоп с увеличением 23х и полем зрения примерно 2градуса. Фокусировка осуществляется движением банки. Хорошо видно плеяды, спутники юпитера, туманность ореона и туманность андромеды видны как пятнышка. Почти не хроматит несмотря на короткий фокус ибо обьектив сделан по схеме Петцваля. В целом я доволен. Буду еще дорабатывать, нужно банку внутри черным выкрасить и сделать монтировку (дрожит изображение с рук, нужно постоянно искать какой-то упор). Есть еще обьетив покрупнее и с фокусным расстоянием побольше (90\420) тоже с ним буду делать что-то в скором времени.

 No.53100

File: 1700818701163-0.jpg (353.11 KB, 1570x809, 1681362273077.jpg)

>>51569
Очередная профуканная разовая команда для выключения модуля питания. Оптрон и пара резисторов. Платку я нечаянно перетравил (в хлорном железе) поэтому все в раковинах, пришлось даже проволочки на некоторые дорожки паять, чтобы контакт был.

 No.66487

File: 1704727809003.webp (265.44 KB, 1628x1048, 0.webp)

Сделал показометр углекислого газа на MH-Z19B. Показывает, буду чаще теперь проветривать комнату, а то когда первый раз включил было почти 1200 ppm - я уж подумал что датчик нерабочий. Поставил к открытому окну - показания упали.
Выяснил, что с закрытым окном могу сдышать воздух до предельно-допустимых значений за 5 часов. А вот на микропроветривании даже до 700 не поднимается.
Сам датчик отвратительного цвета китайского золота, но перекрашивать я не решился, попробовал корпус в что-то похожее покрасить. Надо ещё какой-то рассеиватель перед светодиодами поставить, а то голые выглядят некрасиво.

 No.66512

>>66487
А ты калибровал по чем-то его? А то может туда китаец какой напотел пока упаковывал и теперь датчик газовый состав марсианской атмосферы показывает?

 No.66514

>>66512
Он с завода калиброваный и по информации из интернета нормально. У меня второй такой же есть, показывать примерно тоже самое. Повереного датчика, само собой нет, но есть основания полагать что не врут. На улице 400-500 - вроде так и должно быть.
Чтобы его калибровать надо четкие 400ppm, а у меня поверенного воздуха нет. Ну или любой другой известный уровень, но опять же - его измерить нечем.

 No.66520

>>66514
Ну если оба примерно одно и то же показывают и совпадают с уличным уровнем по порядкам, то наверное и неплохо, чай не измерительная аппаратура.

 No.66522

>>66520
Нужно просто чаще проветривать или реже дышать. Зимой совсем не хочется открывать окно, но всё-таки надо. У него основная цель как раз напоминать об этом, а не научные исследования проводить.

 No.66537

>>66522
Я дверь из квартиры в подъезд открываю, а на кухне врубаю вытяжку, когда совсем мороз. Там уличный воздух в принципе, но потеплее.

 No.66549

>>66537
>дверь из квартиры в подъезд открываю
А там у кого-нибудь каша пригорела и без вытяжки.

 No.66575

>>66549
Не знаю, у меня относительно новый дом, посторонние запахи в подъезде редко.

 No.66597

>>66575
Это от соседей зависит. У меня дети маленькие на этаже, иногда запахи бывают.

 No.66608

File: 1704745247525-0.jpg (76.94 KB, 600x802, 1704745246458.jpg)

>>66597
Тогда тебе осталось сделать индикатор запахов. Когда в доме душно дверь будет открываться, а когда в подъезде пахнет - закрываться.

 No.66614

>>66608
А потом злую робо-горничную, отгоняющую всех любопытных желающих заглянуть в открытую дверь?

 No.66615

>>66614
Нет, коврик бьющий током. Но сначала сделать сканер кардиостимуляторов.

 No.66616

>>66615
>Нет, коврик бьющий током.
Коврик внутри должен быть. Если снаружи оставить, то могут утащить.
>сканер кардиостимуляторов
Это просто: даешь магнитный импульс - если живой значит кардиостимулятора нет.

 No.66620

>>66616
> Коврик внутри должен быть.
Нет, он должен стукать током, когда полезут заглядывать в приоткрытую дверь. Ну или можно прищемляющий алгоритм разработать. Или включать запись злобной собаки.

 No.67744

File: 1704984750785-0.jpg (66.64 KB, 1000x1000, 20568-1000x1000.jpg)

File: 1704984750785-1.jpg (78.71 KB, 1280x813, 12814394.jpg)

Купил давеча паяльник с покрытием, но весьма каверзно себя ведет в поставленной задаче. Криворуко паяю штекер на наушники что само по себе уже не в моей зоне комфорта как практически не паяющего человека но в отличии от совкового медного паяльника новый имеет свойство остывать в момент.

Есть ли смысл смазывать между нагревающим элементом и насадкой пикрелейтед некоей термопастой? Или там уже попросту сверх дорогая узкопрофильная паста из металлов и т.п.? Может ли паяльник сгореть от таких махинаций? Можно ли подобрать жало попросту крупнее?

Возможно я допускаю некую практическую ошибку при нагреве или пайке? Сейчас я так понимаю что в тиски закреплять штекер не лучшая затея ибо видимо рассеивает температуру и прогревать сам штекер труднее. Возможно уже умудрился соскребать покрытие жала паяльника ибо даже прижав к припою на штекере он попросту не плавится (хотя скажем на деревяшке-подставке вполне даже плавится так что подозреваю что попросту медь рассеивает тепло слишком быстро), еще кое-как каплей припоя можно нагреть до отсоединения но тут как карта ляжет - либо заберет застывший кусок припоя либо капля осядет на припой на штекере. Паяльник выставлен 350-400 градусов но хрен знает, может просто не особо качественный. Вообще как бы рекомендовали паять пикрелейтед?

Пока я так понял что есть пару вариантов как то либо нанести припой на паяльник, замочить флюсом и быстро наносить на деталь пока флюс не испарился или прогревать деталь и прижимать нитку припоя с флюсовым сердечником но как бы оба варианта как-то хуево работают когда вокруг резина или что там за инсулирующий материал.

Плюс эту всю операцию без третей руки как-то нереально зафиксировать. Кто-то самодельные делал из говна и палок?

Алсо подойдет ли простая губка для тефлона для чистки никелевого паяльника при работе?

 No.67746

>>67744
> Алсо подойдет ли простая губка для тефлона для чистки никелевого паяльника при работе?
Это такая резинистая? Водой ее не забудь смочить. А вообще я просто бумажной салфеткой нагар с жала собираю, свернув в несколько слоев пальцами обтираю.
Рекомендую поискать на Ютубе ролик как правильно паять, я вроде видал нормальные, которые закрывают большую часть твоих вопросов. Если что-то не закроют, спрашивай ещё, ответим, с телефона не очень удобно пока.

 No.67753

File: 1704986477026-0.jpg (154.05 KB, 1024x1024, d93c8051ce8c6b2e86d6f95118….jpg)

>>67746
>Это такая резинистая?
Та вроде как металлическая пикрелейтед, бывают типо пластмассовые но они то сгорят.

>Рекомендую поискать на Ютубе ролик как правильно паять, я вроде видал нормальные, которые закрывают большую часть твоих вопросов.


Та я и так обсмотрелся. Что сука характерно до этого я такого формата штекер кое-как но припаял медным паяльником но как бы провод уже совсем не кошерного вида и мой хитрый план по сооружению чехла из трубки и термоусадки лососнул тунца ибо попросту оборвались провода когда через силу натягивал на штекер этот колхоз. Ну, правда не в последнюю очередь из-за того что от недалекоглядности я их припаял под углом следовательно увеличив необходимый диаметр для трубки что я естественно не учел.

Сейчас закупил штекеры с резьбой и чехлом на радиорынке, проводок экранированный новый без этого лака и теперь сижу рву волосы над этой хуитой опять.

 No.67781

File: 1704993467884-0.png (436.67 KB, 783x593, 1704993466545.png)

File: 1704993467884-1.jpg (42.53 KB, 600x450, 1704993466555.jpg)

>>67753
Они вроде полиэтиленовые, ты как себе видишь шкрябанье тефлона металлом? В комплекте с подставкой под паяльник идут обычно такие вот губочки. Примерно они же продаются в губках для посуды за недорого и больше. Только водой их смочи. Чистить необгораемое жало о железную мочалку может быть чревато соскабливанием этого покрытия с жала, а внутри там железка, смачиваться будет плохо. Я обычно не парюсь по губочкам и воде, и просто щепоткой забираю гряз с паяльника толстым слоем салфетки\полотенца бумажного. Таким образом можно лишний припой с жала снять.

> Есть ли смысл смазывать между нагревающим элементом и насадкой пикрелейтед некоей термопастой?

Нет, не выдумывай. Если у тебя жало как на картинке, его теплоемкости будет достаточно чтобы пропаять миниджек.

> Возможно я допускаю некую практическую ошибку при нагреве или пайке?

Вероятнее всего, допускаешь. Если хочешь зажать миниджек в тиски, заверни его в картон или многократно сложенную бумагу, чтобы уменьшить теплоотдачу к губкам тисков.

Паяльник у тебя с регулировкой температуры или нет? Если с регулировкой, то убедись что подводишь к жалу достаточно теплоты, но не слишком много, а то можно будет поплавить провода и возможно даже сам миниджек. Неплохим критерием будет то, как плавится припой на жале и в месте пайки. Если это не текучая блестящая капля, а комкующаяся масса, (она же получится, если ты принесешь припой на оносительно массивную теплоемкую непрогретую деталь) то ты недогреваешь. Если эта текучая капля быстро покрывается серой пленкой, а жало быстро чернеет, ты перегреваешь его.

Далее, какой у тебя флюс? Канифоль или паста из шприцтюбика? Если второе, то прочитай что написано на тюбике, возможно это активный флюс, его нужно потом отмывать, иначе может быть коррозия металла тащемта например

Как лудить (ты ведь облудил контакты и провода перед тем как их спаивать?) контакты миниджека которые забирают тепло? Приготовь те провода которые собираешься припаивать и положи вблизи. Нанеси на него (контакт миниджека) толсто флюса, если это канифоль (если если из тюбика паста, хз, может вся закипеть и разбрызгаться просто) и в капле флюса возюкай жалом с каплей припоя по контакту, как только припой начнет смачивать котакт, а не просто валтузиться по нему, поздравляю, ты прогрел ( и возможно уже почти расплавил) разъем. Теперь пока вся ботва не остыла, бери залуженый провод и паяй. Ты великолепен.
Бывают разъемы сразу луженые, бывают покрытые никелем(?), который приходится помусолить подольше, но паяется без проблем, бывают покрытые я хер знает чем, чтоб блестело красиво и ты проклял создателей и сотону пока пытаешься их залудить. В таком случае может потребоваться как раз активный флюс. Ну или кислота. Или крупинка таблетки аспирина. Последние варианты я крайне не советую без хорошего проветривания, а вдыхать, ну ты поне.
Заколебался писать. Если есть вопросы спрашивай.

 No.67798

>>67744
Добавлю, что 350-400 градусов для ПОС-61 многовато. Можешь до 300-315 сбавить (вообще смотри по комфорту, но на высоких температурах у тебя покрытие жала деградирует быстрее).
Ну и да, используй флюс, на тот, что в припое не рассчитывай. Припой с флюсом - по-моему это самый большой обман, ведь у тебя забирают объем припоя, а флюсом поверхности мазать все равно надо.
Вместо тисков, третьей руки и приспособ из говна и палок можешь использовать бельевую прищепку деревянную.
А ещё по второй картинке похоже, что у тебя эмалированные провода и их надо зачищать от эмали, иначе ничего не выйдет.
>>67781
В тюбике всегда активный и его всегда отмывать надо.

 No.67803

>>67798
> В тюбике всегда активный и его всегда отмывать надо
Я вроде видал в природе безотмывочный в тюбиках, но сам паяю почти всегда с канифолью или спирт-канифольным раствором, так что утверждать не берусь.
> по второй картинке похоже, что у тебя эмалированные провода и их надо зачищать от эмали, иначе ничего не выйдет.
Кстати да, хотел упомянуть, но забыл. Можно не зачищать, а попытаться свести лак с проводов как следует прогрев трением по кончику проводка жалом с припоем. Это пожалуй единственный вариант, когда стоит использовать жало паяльника для зачистки от изоляции. Там обычно многожильный проводничок и обмусолить ножом его может не получиться.

 No.67809

>>67803
>Я вроде видал в природе безотмывочный в тюбиках
Я такой один раз пробовал и он у меня до сих пор лежит (просроченный уже), настолько он плох. Не знаю, кстати, реально ли его можно не смывать или это маркетинговое враньё. Ну и да, гель всё-таки для поверхностного монтажа удобен, провода жидким лучше спаивать. Хотя канифольный я тоже смываю - для красоты и чтобы грязь не липла.
>Можно не зачищать, а попытаться свести лак с проводов как следует прогрев трением по кончику проводка жалом с припоем.
Может, кстати, получится наоборот - жалом не сводится, а ножом нормально - просто кладёшь его на стол и вдоль проводника счищаешь лак. Стоит попробовать оба варианта.

 No.67810

>>67809
Я тоже канифоль смываю, но вдруг у него спирта нет. Тогда не страшно оставить.

 No.67813

File: 1704999805469-0.jpg (225.39 KB, 1436x1280, photo_2024-01-11_19-32-23ы.jpg)

File: 1704999805469-1.jpg (123.43 KB, 720x1280, photo_2024-01-11_20-53-42.jpg)

>>67781
>Нет, не выдумывай. Если у тебя жало как на картинке, его теплоемкости будет достаточно чтобы пропаять миниджек.
Ну, если быть совсем педантичным то вот фото. Смущает что на вид не сильно толстое и на нагревателе не плотно сидит в разобранном виде. Ну, мне просто что на совковом привычно что жало с палец и брутально ввинчивается к нагревателю, так что хз как оно на никелевом должно быть. Там, может есть смысл обмотать фольгой? Или тут греется строго кончик нагревателя и добавлять массу по бокам никакого смысла не имеет? В закрученном состоянии сидит ок но черт его знает.

>Паяльник у тебя с регулировкой температуры или нет?

С регулировкой. Начинал с 250 и далее повышал до ~400 ибо попросту не плавит припой на штекере. Вероятно я таки его перегрел или недолудил и контакта толкового не было? Впрочем, по памяти уже и не скажу. Может ли жало со внутренней стороны окислом покрыться до понижения теплопередачи? После пайки разбирал-чистил и внутри грязи тоже достаточно было.

>Если это не текучая блестящая капля, а комкующаяся масса, (она же получится, если ты принесешь припой на оносительно массивную теплоемкую непрогретую деталь) то ты недогреваешь

Вот тут меня интересует вот как джек прогревать? Там еле места хватает прикоснутся и чуть что изоляция плавится. Хотя в моем случае скорее из-за того что я по ней еложу. Алсо как часто лудить никелевый паяльник надо? С проводами то оно пока капля припоя на нем есть оно и паяет а со штекером как-то не очень.

>Далее, какой у тебя флюс? Канифоль или паста из шприцтюбика?

Канифоль, некая Паяльная Кислота (ТМ) высокооктавная с неизвестным точным составом. На этикетке указано что подходит и чугун и серебро и никель так что наверное ок и на такое жало если канифоль не сработает. Тащемта залудить провода канифоли за глаза ну а на джеке и эта отрава как то не особо помогла.

>в капле флюса возюкай жалом с каплей припоя по контакту, как только припой начнет смачивать котакт, а не просто валтузиться по нему, поздравляю, ты прогрел ( и возможно уже почти расплавил) разъем. Теперь пока вся ботва не остыла, бери залуженый провод и паяй.


Та хрен знает, я сначала пробовал пастой-канифолью (F-2000) всё смазать но там это всё дело в момент в черное месиво превратилось. Подозреваю что попросту изоляцию задел паяльником, но черт его знает. В общем по итогу кое как и ножем чистил и активным флюсом и как то припаять чего-то толкового не вышло. Там, комки флюса кое как приставали но и на них провод вложить не вышло ибо комки попросту не плавились - либо мнулись либо отпадали. Притом даже если просто приложить жало оно как твердым было так и оставалось как бы я температуру ни крутил и сколько не держал.

Завтра наверное слажу по магазинам, попробую другой припой + флюс.

>>67798
Да припой ноунейм китайский. Заявлено сплав 60\40… Чего-то. Предположу что олово-свинец. По идее если так то аналог? Впрочем я больше оглядывался как паяльник реагировал с припоем на штекере, так что выкручивал до победного коего не наступило.

>А ещё по второй картинке похоже, что у тебя эмалированные провода и их надо зачищать от эмали, иначе ничего не выйдет.

То картинки с гугла ибо фоткать лень было. Актуальные в этом посте. Один штекер ушатал чутка, хотя в целом наверное еще использовать можно, просто что без этой ножки с зажимом для прочности. Но в целом перед этим таки паял эмалированные. Геморрой но кое как залудил - обрезал нить структурную или как ее которая тканевая, обжигал проводки зажигалкой как на ютубах делали, соскребал нагар. Сейчас купил не эмалированный провод, там одну лишнюю жилу отогнул, так что хоть с чисткой заморачиваться не надо.

>можешь использовать бельевую прищепку деревянную

Не погорит сильно? Ну в целом думал про прищепки но на собственном весе они держать не будут. Я пока не смекну что можно к ним приделать чтобы установить в некую позицию но кроме как проволоки как-то ничего в голову не приходит. А ее как-то на погонный метр в розницу пока не нашел.

>>67810
Этанол 70% есть. Правда я без понятия как оно с Паяльной Кислотой (ТМ) вести себя будет.

 No.67815

>>67813
> Там, может есть смысл обмотать фольгой?
Не надо, фольга окислится в труху и только усложнит тебе жизнь когда жала захочешь снять. Это нормально что чутка свободно сидит. Не забывай, тела расширяются при нагреве. Если совсем дуплище, то не знаю что сказать. Другие у тебя есть для сравнения?
Олсо, судя по картинке, жало у тебя совсем черное. А по идее кончик должен быть светлый, смоченый припоем. Когда видишь что потемнел, суй кончик прям в канифоль которая у тебя в банке жестяной, а потом очищай о губку\тряпку\бумажку. желательно чтобы на кончике жала можно было удерживать каплю припоя за счет сил поверхностного натяжения жидкости. Когда ты эту каплю будешь совать во флюс, которым смочена паяемая поверхность, это даст хорошую теплопроводность. А сухим жалом по сухой детали водить - хрен чего прогреешь, да.

 No.67821

>>67815
Та купил на радио рынке дешманский лишь бы с регулятором температуры. Кончик таки блестящий был, хоть и не сильно щедро залуженный. Сейчас после всех этих экзекуций сложно сказать, на фото то точно хрен увидишь но в живую еще есть, хоть местами и грязью перекрыт. Освещение говно, сижу в обнимку с лампой настольной чтобы хоть более менее мелочь разглядывать.

Впрочем не знаю, после чистки не включал и не лудил так что есть еще возможность что соскребал никель мочалкой для посуды. Не знаю насколько она пригодна в замоченном виде но об нее чистил при работе и после. Хз, в любом случае хочу взять припой с диаметром <1мм, погляжу бывают ли сменные жала конкретно на этот паяльник ибо у продавца у которого брал их не было.

>Когда ты эту каплю будешь совать во флюс, которым смочена паяемая поверхность, это даст хорошую теплопроводность.

Ну я так и делал. Только вот сраный припой тупо в момент застывал при контакте с припоем на штекере. Ну, правда я при пайке припоя на припой флюс не наносил так как окисла по идее ж не должно быть а по теплопроводности я не думаю что кислота конкурентно способна с припоем. По итогу я там чуть ли не лепкой из припоя занимался на ножке штекера пока она в конце концов не оторвалась на первом штекере. Что впрочем даже странно ибо казалось бы я уже из припоя удвоил массу этой ножки, лол. И таки в оторванном виде ножка лудится прям на раз но обратно припаять не вышло.

Но блин даже сухим жалом же ж припой хотя бы в жидкое состояние же должен перейти а тут почему то не хочет и хоть ты тресни.

 No.67831

>>67813
Чисто теоретически, у тебя может быть жало плохо покрыто или чем-то не тем. Как крайний случай - можешь попробовать поменять, на вид это 900М, их везде хватает. Но это в последнюю очередь, потому что всякие фирменные hakko стоят как самолёт.
Вполне может быть китайский припой не очень. Я лично только местным пользовался, но про слышал разное. Возможно поэтому он и до 400 градусов не плавится.
>Вот тут меня интересует вот как джек прогревать?
Его не надо греть особо. Вот только что почти как у тебя пропаял. Мажешь флюсом контакт на разъеме, берешь на жало припой, прислоняешь к площадке - смотришь как он растекается по ней. Тоже самое с проводом. Потом обмазываешь ещё раз флюсом, совмещаешь облуженный провод, с облуженной площадкой и прислоняешь паяльник - припой должен расплавится и "растянуться" по проводу и площадке одновременно.
На каком этапе у тебя идет что-то не так?
>Канифоль,
Подходит. Можешь в спирте растворить для удобного нанесения.
>Паяльная Кислота (ТМ)
Не подходит. Ей ведра паять можно. Ну или клеммы на аккумуляторах, если осторожно.
>Завтра наверное слажу по магазинам, попробую другой припой + флюс.
Рекомендую ПОС-61 и ЛТИ-120 - дешево и сердито, уже тыщщу лет ими перепаял.
>Впрочем я больше оглядывался как паяльник реагировал с припоем на штекере, так что выкручивал до победного коего не наступило.
Тут важнее температура на которой комфортно плавится припой. Джек не такой теплоёмкий, чтобы повышать температуру из-за него.
>Не погорит сильно?
Не должно.
>Ну в целом думал про прищепки но на собственном весе они держать не будут.
Если тебе просто чтобы не крутился круглый разъем, то зажми в прищепку, а её положи на стол.
>А ее как-то на погонный метр в розницу пока не нашел.
Сварочную проволоку смотри, она правда в килограммах, а не метрах.

 No.67833

File: 1705003298579.webp (129.53 KB, 1291x1000, 0.webp)

>>67831
>Вот только что почти как у тебя пропаял.
Картинку забыл.

 No.88063

File: 1710076716389-0.jpg (704.99 KB, 2489x1400, anons_sony_xperia_10_iii_p….jpg)

File: 1710076716389-1.jpg (7.01 KB, 300x300, 20605-287.jpg)

File: 1710076716389-2.jpg (1.8 MB, 4032x3024, IMG_20240301_181909.jpg)

Здравствуй, самоделкин-тред.
У моего смартфона пластиковая рамка корпуса, с которой слезла белая краска. Под белой краской черный, собственно, голый пластик, тип которого я не могу точно определить. Он скорее глянцевый, чем матовый (или я его затер уже).
Мне надоел такой неказистый вид смартфона, хотелось бы его немного обновить. Идея состоит в покраске этой рамки в изначальный или любой другой цвет. Узнать от анона я бы хотел его мнение по поводу наиболее правильного способа осуществления данной задумки. Так же стоит отметить, что избегать полную разборку смартфона стоит всеми возможными способами, ибо я бы не хотел отклеивать рабочий экран (не факт, что смогу приклеить его назад). Заднюю крышку можно снять (собирался ее переклеивать). То есть покраску желательно каким-то образом провести без отделения рамки от остального корпуса. Смартфон Sony Xperia 10 III, цвет изначально был белым.
Всегда хотел его как-то стилизовать под первую плейстейшн, поэтому склоняюсь все же к матовому цвету corporate gray. Нужен именно матовый (терпеть не могу глянец), так что предпочтительно было бы без лака обойтись.
Для удобства ответа напишу краткие вопросы:
Какую краску использовать?
Каким образом обработать поверхность перед окрашиванием?
Сколько слоев краски нанести?
Возможно ли сделать это аккуратно без разборки девайса?

 No.88145

>>88063
>Возможно ли сделать это аккуратно без разборки девайса?
нет /thread

>Какую краску использовать?

чтобы не стиралась в карманах - автомобильную двухкомпонентную эмаль. На отъебись - дунь маллончиком из хозмага пох каким.
>Каким образом обработать поверхность перед окрашиванием?
снести старую краску - скорее всего, любой растворитель, который ее возьмет, сожрет и пластик, так что только механически, шкуркой. После зашкуривания обезжирь/обеспыль, раз пластик - спиртом.
>Сколько слоев краски нанести?
адекватный минимум - два.

 No.88162

>>88063
>Возможно ли сделать это аккуратно без разборки девайса?
Сложно. Тебе понадобится много малярного скотча (советую совсем не экономить на нём) и, вероятно, жидкая маска.
>Какую краску использовать?
Если есть в доступности аэрограф, то двухкомпонентную акриловую. Если нет, то аэрозольную - полиуретановую, акрил-уретановую, ну или на худой конец акриловую. Не забудь про грунтовку (кстати, она может быть цвета какого тебе нравится) и лак - если нужен матовый, то бери матовый, опять же в идеале двухкомпонентный, если есть чем.
>Каким образом обработать поверхность перед окрашиванием?
Обезжирить и загрунтовать. После обезжиривания пальцами без перчаток не трогать.
>Сколько слоев краски нанести?
Столько сколько написано в инструкции к краске, стем периодом сушки, который там написан. Попрактикуйся на чём-нибудь перед рамкой (на одноразовых ложках, например, они тоже пластиковые), чтобы подобрать нужное расстояние.

 No.88192

>>88162
>Тебе понадобится много малярного скотча (советую совсем не экономить на нём) и, вероятно, жидкая маска.
кнопки это не спасет

 No.88204

>>88192
А что им будет? Если нормальная краска и нормальное расстояние до поверхности и не переливаешь, то не будет проблем. Поэтому и написал, что потренироваться на ложках стоит сначала. Вот отверстия для микрофона и наушников надо заткнуть - это да.

 No.101304

File: 1714152057735-0.png (2.35 MB, 961x1280, ClipboardImage.png)

File: 1714152057735-1.png (2.02 MB, 961x1280, ClipboardImage.png)

File: 1714152057735-2.png (2.38 MB, 961x1280, ClipboardImage.png)

File: 1714152057735-3.png (2.34 MB, 961x1280, ClipboardImage.png)

Всем прюв! А я тут бумагу делаю из бумаги и других разных вещей. Из последнего весёлого это бумага почти фулл из чая, из пакетов из макдональдса. Ещё чуток линогравюрю теперь.

Хз зачем я этим занимаюсь

 No.101310

>>101304
Ну приколько чо. С линолеумом круто прям.
Можешь из самопального картона наделать горшков высадить в них рассаду, а потом вместе с горшками высадить в открытый грунт.

 No.101431

Сгенерировал нейросетями изображений, склеил в фотошопе понравившиеся. Распечатал и сейчас вырезаю

>>101310
Спасиббо! Прикольная идея! Единственное, я нифига не умею в выращивание растений. Они у меня все помирают. Можно просто горшочки делать и сбагривать садоводам. С другой стороны, я перерабатываю макулатуру с краской. Наверное она загрязняет почву

 No.101432

File: 1714235128420.png (2.29 MB, 1280x961, ClipboardImage.png)


 No.101443

>>101432
Дарю идею. Можешь запилить гравюру с маскотом борды. Наверняка многим понравится.

 No.101444

>>101432
А как с принтера на линолеум картинку переносишь? Утюжишь с ламината?

 No.101476

>>101304
>>101432
Опиши процесс полностью - как из чего и какие подводные камни. Я планирую обложку для книги делать, твоя бумага прям хорошо выглядит.

 No.101512

File: 1714298450940-0.png (1.57 MB, 961x1280, ClipboardImage.png)

File: 1714298450940-1.png (1.84 MB, 961x1280, ClipboardImage.png)

File: 1714298450940-2.png (1.8 MB, 961x1280, ClipboardImage.png)

File: 1714298450940-3.png (2.07 MB, 961x1280, ClipboardImage.png)

>>101443
Идея нойс, надо подумать. И кота этого доделать. Вчера его довырезал, хотел попробовать акрилом пропечатать, но не вышло. Зато были видны косяки, которые ещё чуток подисправлял. Походу неаккуратная работа выйдет

Жалко, что такое только спец краской можно перепечатывать, от которой фиг потом отмоешься. Я из-за этого резину тяну

 No.101513

>>101512
> что такое только спец краской можно перепечатывать, от которой фиг потом отмоешься.
У нас в супермаркете рядом с хлебной раздачей полиэтиленовые перчатки одноразовые висят, типа всякие булочки грузить в пакет, можно оторвать несколько. У вас может какая-то подобная ерунда есть?

 No.101514

File: 1714298900365-0.png (2.24 MB, 961x1280, ClipboardImage.png)

File: 1714298900365-1.png (1.93 MB, 961x1280, ClipboardImage.png)

File: 1714298900365-2.png (1.39 MB, 700x932, ClipboardImage.png)

File: 1714298900365-3.png (2.32 MB, 1280x720, ClipboardImage.png)

>>101444
Почти! Утюжу на линолеум с напечатанной картинки. Печатаю на лазерном принтере, потом кладу картинкой вниз на линолеум и сверху утюжу

>>101476
Да в целом ничего особенного. На ютуб можно глянуть сам процесс

Я рву бумагу/картон, замачиваю в горячей воде на сколько то часов, пока вода не подостынет. Потом в миксере измельчаю и в контейнере жижу заливаю водой. Оттуда черпаю рамкой с натянутой москидной сеткой, чуток трясу, чтоб вода стекла, откидываю на тканьку, не снимая рамки промакиваю губкой воду, потом снимаю рамку и делаю следующую плюху. Потом тканьку с плюхами вешаю куда-нибудь сушиться. Как листочки подсохнут снимаю и кладу под книги и гантельки, чтобы чуток не такими кривыми были

Можно экспериментировать и добавлять красители, всякие травы/сухоцветы. Я пока делал с чайными листьями. И хочу ещё сделать практически полностью из чайной заварки. Сейчас коплю её, пуэрчик попиваю

>>101513
Да, есть. Да и перчатки у меня есть. Но всё равно так лениво. Ща попробую попечатать

 No.101516

File: 1714299033977-0.png (1.99 MB, 1280x961, ClipboardImage.png)

File: 1714299033977-1.png (2.03 MB, 1280x961, ClipboardImage.png)

File: 1714299033977-2.png (2 MB, 961x1280, ClipboardImage.png)

Ещё чуток фотографий

ТАм ещё текстура бумаги зависит от того на чём сушишь

 No.101519

File: 1714302297212-0.png (1.98 MB, 1280x961, ClipboardImage.png)

File: 1714302297212-1.png (1.79 MB, 1280x961, ClipboardImage.png)

File: 1714302297212-2.png (1.47 MB, 1280x960, ClipboardImage.png)

File: 1714302297212-3.png (1.9 MB, 961x1280, ClipboardImage.png)

Использовал перчатки, но незаметно опять изгваздался. Напечатал котца и черепца. Оу е-е! И немного ъуъ. Надо попробовать на авите загнать. Может хоть чуток стоимость краски отобью. А то она дорогая

Это было увлекательно. Чуввствую себя каким-то древним мастером печати.

 No.101528

>>101519
Если сделаешь коллаж из 4-6 разноцветных листов на одном картоне и в нормальной рамке - сможешь за хорошую цену продать, всм не только печатные чернила окупишь, а за хорошую.

 No.101592

>>101519
> ъуъ
Прикольный, улыбнуло.
Мне кажется, ты мог бы в каком-нибудь твиторе попробовать поставить это на поток, если у тебя много свободного времени, мало денег и невпадлу превратить развлечение в рутину.
Типа клепать миниатюрки под заказ. Ваши N доллеров(плюс доставка), наша работа по линогравюрированию мема\аватарки\етц вашей мечты на крафтовый картон экобумагу загаданного размера.

 No.101736

>>101519
Потёртый ъуъ выглядит очень сурово. Как какой-то опасный чел в балаклаве.

 No.102674

File: 1714904634013-0.png (2.2 MB, 961x1280, ClipboardImage.png)

File: 1714904634013-1.png (2.4 MB, 961x1280, ClipboardImage.png)

File: 1714904634013-2.png (1.73 MB, 961x1280, ClipboardImage.png)

File: 1714904634013-3.png (4.95 MB, 1622x2160, ClipboardImage.png)

Накопил чая и отлил из неё бумагу. Чуток добавил бумажной пульпы (перемолотая бумага) в надежде, что чайные листочки чуток соединяться с помощью неё. Оставил под прессом. Потом можно будет отламывать от неё кусочки и заваривать чай.


Спустя кучу попыток и кучу потраченных на линолеум денег я всё же смог перенести заяца на один из кусков линолеума с помощью акриловой краски и напечатанного изображения. Набрызгал акрила и сверху изображением вниз налепил бумагу. Потом как подсохло отмочил водой и скатывал катышки, пока не осталось на линолеуме только изображение. Прибегнул к этому извращению потому что хорошая сторона для вырезания у линолеума оказалась чёрной. Со светлым линолеумом можно было бы обойтись простым клеем для декупажа или утюгом.

К сожалению, мой бизнес план по продаже открыток ручной работы на пасху провалился, потому что ничего не успел. Хорошо что изображение разработал с учётом того, чтобы продавать открытки и вне пасхи.

Пока печатать зайца не пробовал. После первой печати его ещё нужно будет подкорректировать. Может пробну использовать на первую печать штемпельную краску.

>>101528
Интересная идея. Мне, правда, кажется, что всратый у меня кот для такого стильного поп-арта. У меня есть идея с одним арт проектом, посвящённому моим мучениям. Быть может он на цветном картоне взлетит.

>>101592
О, мемы я люблю. У меня был ещё бизнес план писать каллиграфией анекдоты и всратые цитаты. Потому что кто-то в мире должен этим заниматься

>>101736
Да, прям мрак. Мне нравится

 No.102675

>>102674
Койкой красивый заяц! Здорово вышло!

А темы с чаем что-то не понял. Это что бы можно было с легкостью заваривать как пакетиками, но вкуснее? А перемолотая бумага на вкус не повлияет?

 No.102681

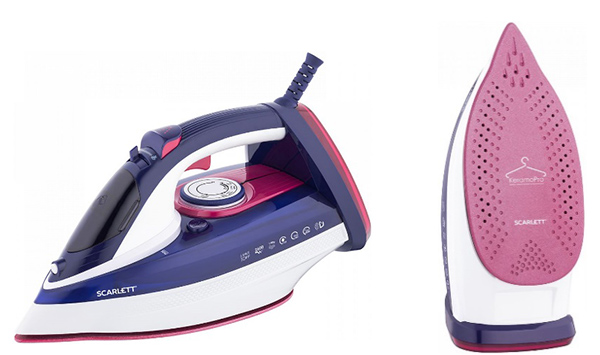

File: 1714908428530.jpeg (78.7 KB, 600x355, F374FD92-F9BE-4333-A4C5-D….jpeg)

>>102674
Спасибо, очень красиво. Эстетичным выглядит не только результат, но и сам процесс. Наверное, поэтому ты выбрал этот вид умений. Что за катушка у зайца?

Утюг в работе с линолеумом используется обычный?

 No.102682

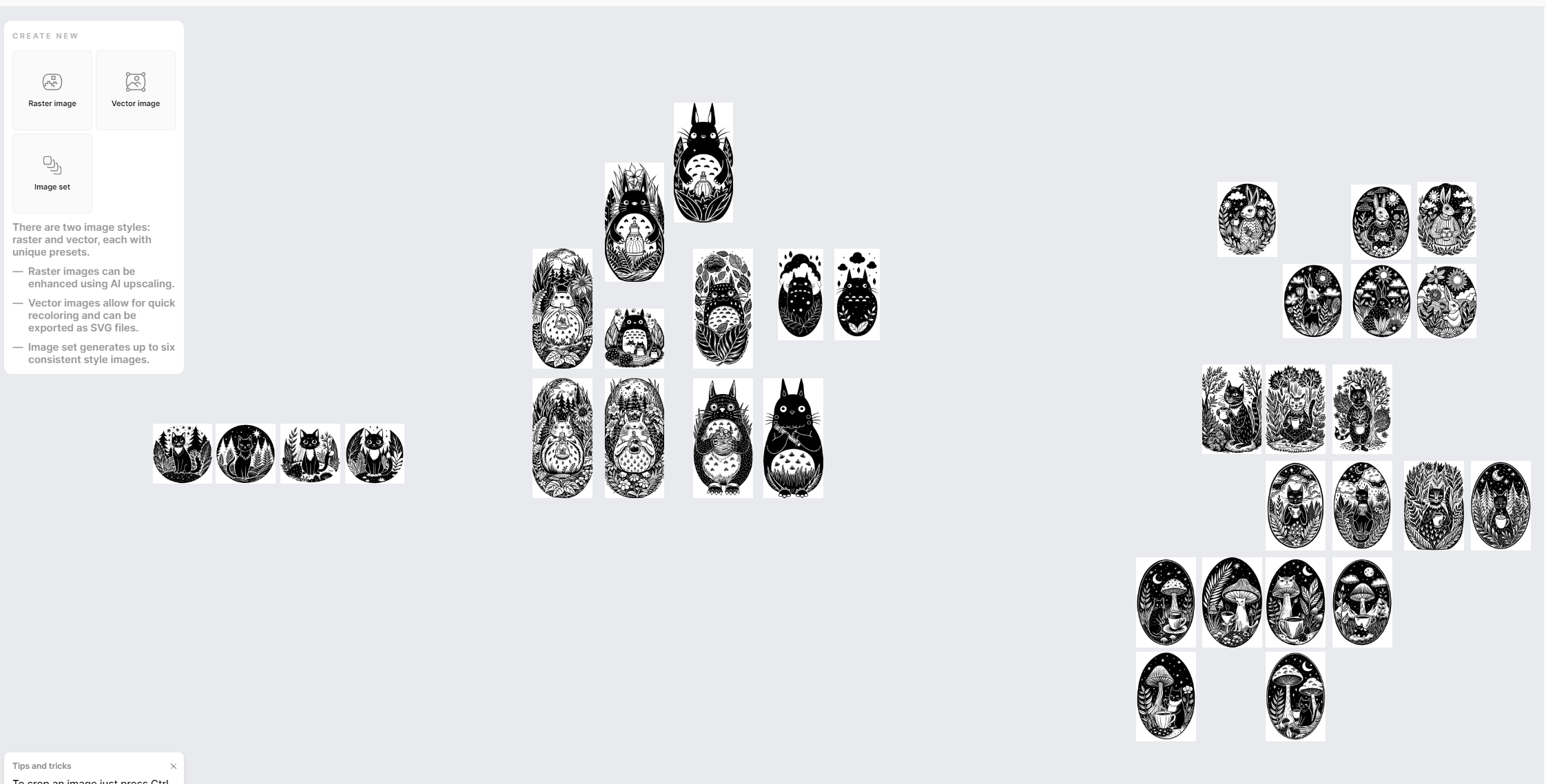

File: 1714908907840-0.png (568.89 KB, 2244x1138, ClipboardImage.png)

File: 1714908907840-1.png (719.99 KB, 1422x1107, ClipboardImage.png)

>>102675
Спасибо! Я его нейросетями сгенерировал. Удачные варианты сохраняю.Нейросеть: https://www.recraft.ai/

Про чай я пошутил :3 Это я пил чай, а заварку оставлял. Накопилась куча и вот я её пробую использовать

>>102681
Спасибо! Ещё прикольно руками что-то делать. Я когда впервые листик отлил офигел от того, что это получилось. Сижу вечерами и щупаю их, наглаживаю

Зайка типа чашку чая держит

Утюг да, обычный бытовой. Он чисто для того, чтоб краску с бумаги перенести на любую поверхность, которая не плавится от утюга. Можно ещё на дерево так наносить изображение

https://www.youtube.com/shorts/M50VlfKJIUU

 No.102686

>>102674
А ты какой-то специальный линолеум покупаешь, или простой? Потому что мелкие обрезки то в каком-то строймаге вообще копье должны наверное стоить.

 No.102691

File: 1714912363006.jpeg (191.23 KB, 1280x720, 325E04FA-E0B5-477E-96B0-D….jpeg)

>>102682
>>102677
По поводу удачи. Я думаю заяц оказавшись здесь принесёт сегодня немного удачи.

 No.102745

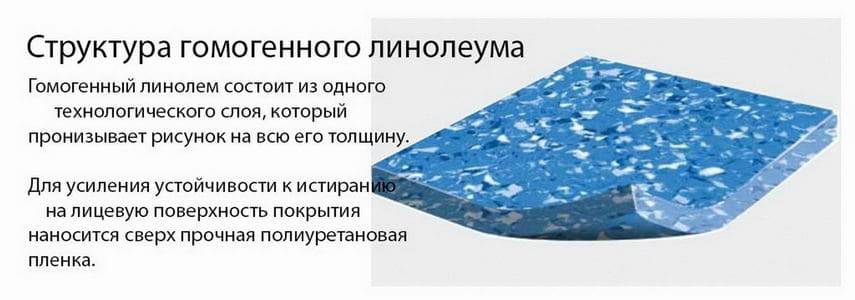

File: 1714934265910-0.png (305.12 KB, 855x300, ClipboardImage.png)

File: 1714934265910-1.png (1.47 MB, 961x1280, ClipboardImage.png)

File: 1714934265910-2.png (1.73 MB, 961x1280, ClipboardImage.png)

>>102686
В идеале нужен гладкий гомогенный коммерческий линолеум. Он жёсткий, однородный, не мнётся под штихелем. Жду в доставке такой: https://www.ozon.ru/product/linoleum-kommercheskiy-gomogennyy-horizon-011-878657481/

Если покупать специализированный для линогравюры, то выходит дороже: рублей 200 за лист а4.


Я сейчас заяку сделал на просто коммерческом несколькослойном линолеуме. В целом норм, но та поверхность, которая прикольна для резки, она чёрная (не так просто перенести на неё изображение) и она немного текстуристая.

Ща пробнул отпечатать штемпельной краской и здорово видна эта текстура. Завтра попробую типографской краской попечатать. Быть может получше ситуация будет

>>102691
Главное пустить зайку удачи в себя! И тужиться вместе с ним очень сосредоточенно

 No.102961

File: 1715090270080-0.png (1.64 MB, 961x1280, ClipboardImage.png)

File: 1715090270080-1.png (2.28 MB, 960x1280, ClipboardImage.png)

File: 1715090270080-2.png (1.93 MB, 961x1280, ClipboardImage.png)

Фуф, я сделаль. Было физически тяжело скалкой раскатывать. Вот бы пресс — чпокнул и всё отпечаталось. Минимум усилий. Но они дорогие

Ещё балдёж печатать типографской краской: она сохнет несколько дней. Можно спокойно её раскатывать, потом спокойно наносить и потом ещё и в банку обратно остатки сгребать.

Только что вспомнил, что хотел зайца на бумаге ручного литья печатнуть. ФАК! Ну в следующий раз тогда. Планирую пробнуть снова на игровую тематику что-нибудь сделать. Но только после жабы на унитазе. Сначала надо унитазную жабу сделать

Не смог чётко сфотографировать, потому что после пуэра руки потряхивает

 No.103175

File: 1715170001660-0.png (2.97 MB, 961x1280, ClipboardImage.png)

File: 1715170001660-1.png (2.71 MB, 1280x961, ClipboardImage.png)

БУмага из чая подсохла. Прикольно в конечном итоге вышло. Надо ещё раз повторить. А эту закрепить клейстером

 No.103178

>>103175
Выглядит как лут с чужого. Бумагу точно через пресс какой-нибудь не прогоняют в процессе изготовления?

 No.103183

File: 1715171586190.png (2.17 MB, 1280x961, ClipboardImage.png)

>>103178
Да, я её держал под прессом, но это пока лучшее, что вышло. У меня есть ещё такая бумага. Выглядит поровнее

 No.103184

Нет, первый образец это хорошие материалы для коллажа. Кто занимается понимает, конечно.

 No.103198

>>103183
Ну не как что-то плохое. Просто использовать ее как бумагу будет проблематично. А так оно выглядит эффектно, той стороной где листы, как фон для чего-то ещё будет может неплохо.

 No.103255

File: 1715205542062-0.jpg (552 KB, 1280x1280, 3HfFPkoiVN8.jpg)

File: 1715205542062-1.jpg (152.08 KB, 864x864, 20211004_124351.jpg)

File: 1715205542062-2.jpg (2.98 MB, 3456x3456, 20211114_202340.jpg)

Запощу и я тогда свое. Вертикальная паровая машина на 7 лошадиных сил. Предполагается к установке на катер. Правда, пока еще не готов паровой котел (а также конденсатор и помпа питательной воды) для нее.
На первом пике - цилиндр с золотником, на втором - коленвал, на третьем - машина в сборе (без маховика). С тех пор отлил маховик и настроил золотник. На сжатом воздухе работает хорошо.

 No.103281

>>103255
Махать ты машиностроитель! Сурово!

 No.103956

File: 1715583589570.gif (1.77 MB, 200x150, EC8327BF-B8EF-4C64-BFC9-C7….gif)

>>103255
Это слишком хорошо. Ты проделал долгий путь, чтобы поставить себе такую цель, получить навыки и выполнить её. Я не проделывал в своей жизни и половины подобного маршрута.
>>102745
Невозможно передать удачу через посты. Тебе ведь не повезло в тот день?

 No.106069

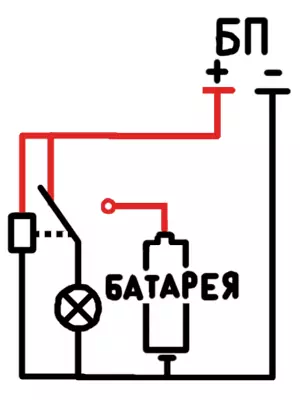

File: 1716654942185.webp (4.04 KB, 300x400, cxema.webp)

Самоделкины, посмотрите! Можно ли сделать, как показано на схеме?
Блок питания и батарея имеют одинаковое напряжение. Когда ток от БП пропадает, реле переключает лампочку на резервный источник. Меня беспокоит, могут ли батарея и сеть иметь общий минус? Я — нуб, так что возможно назвал что-то неверно, но надеюсь, вопрос понятен.

 No.106070

>>106069
Я не уверен, можно ли обьединять минус, но я бы сделал ещё одно реле и на минусовом контакте тоже

 No.106071


>>106069
Нормальная схема. Я бы ещё диод на всякий случай сделал впараллель к питаннию реле,катодом к плюсу.
В принципе, я вроде видал подобные схемы на полевике в качестве ключа.

 No.106073

>>106069
Можно. Обычно схема чуть сложнее, но принцип тот же. Но еще проще найти готовую плату батарейного "бэкапа" на Али. У них меньше ненужное потребление и иногда бывают плюшки вроде стабилизации, зарядки и т.п.

 No.106076

>>106069
Нормальная схема, но у реле напряжение срабатывания отличается и напряжение отпускания сильно разные, учитывай это. Ну или твердотельное реле, но это дорого и скорее всего переусложнение.
Так-то проще всего, как посоветовали, поставить диоды Шоттки к БП и батарейке, но тут важно чтобы напряжение на батарее было меньше основного источника питания. Если падение напряжения критично, сделай батарейное питание через транзистор.

 No.106078

>>106070
> ещё одно реле и на минусовом контакте
Можно было бы использовать в таком случае реле с двумя парами переключения, но оно не подходит по напряжению. В любом случае, мне это кажется излишним.
>>106071
> на всякий случай сделал впараллель к питаннию реле
Насколько я знаю, диод предохраняет от обратного тока, но не могу разобрать, что в схеме может привести к подобному?

 No.106082

>>106078
Внутри реле катушка которая дёргает якорь, у нее может быть быть довольно большая индуктивность. Если резко разорвать ток в контуре обмотки, она может начать бросаться ЭДС пока ток куда-то таки не потечет. Скорее всего ничего не будет, но в зависимости от схемотехники источника питания, который держал ток в обмотке, может случиться конфуз (маловероятно, но может). Поэтому в параллель обмотке часто ставят диод, чтобы току было куда замыкаться.

 No.106086

>>106076
> у реле напряжение срабатывания отличается и напряжение отпускания сильно разные
При скачках в сети выдаваемое трансформатором напряжение изменяется пропорционально?
>>106082
> у нее может быть быть довольно большая индуктивность
Припоминаю, читал об этом эффекте на каком-то из тематических форумов.

Посоветуйте какие-нибудь книжки для новичков, чтобы больше не приходилось никого донимать глупыми вопросами.

 No.106088

>>106086
Я хз прям что сказать по поводу книг. Хоровиц и Хилл искусство схемотехники? Это прям как боку но пико, когда просят онеме посоветовать.

 No.106101

>>106086
> апряжение срабатывания отличается и напряжение отпускания сильно разные
> При скачках в сети выдаваемое трансформатором напряжение изменяется пропорционально?
Думаю, подразумевалось, что если напряжение упадет не до нуля, напряжения на катушке реле может быть достаточно для сохранения тока удержания якоря. В таком случае стоит посмотреть какое напряжение отпускания в докементации на реле.

 No.106112

>>106101
Да. Кроме того, пока напряжение будет падать до нужного уровня конечному устройству может уже не хватить питания, особенно если это какой-нибудь микроконтроллер с рабочим диапазоном в 0,3в, и оборудование уйдёт в перезагрузку.
>>106086
У тебя какие токи-то? Может тебе и правда диодами обойтись?
>Посоветуйте какие-нибудь книжки для новичков, чтобы больше не приходилось никого донимать глупыми вопросами.
Если школьный курс физики осилил, то дальше можешь на практике набираться опыта. Книжки без реального применения скучные и ты точно забросишь это из-за того что тебе станет неинтересно.

 No.106127

Что можно сделать из старых тетрадей? 11 класс закончился, школа всё, а тетради надо куда-то девать. Пока что единственное применение – бумажные обрывки-опилки, коробке с которыми удобно хранить разные стекляшки. Блендера (чтобы делать бумагу по гайдам с ютуба) нет.

 No.106130

>>106127
Слепить что-нибудь из папье-маше.

 No.106131

File: 1716666015806-0.jpg (47.19 KB, 800x800, 1396467-2-800Wx800H.jpg)

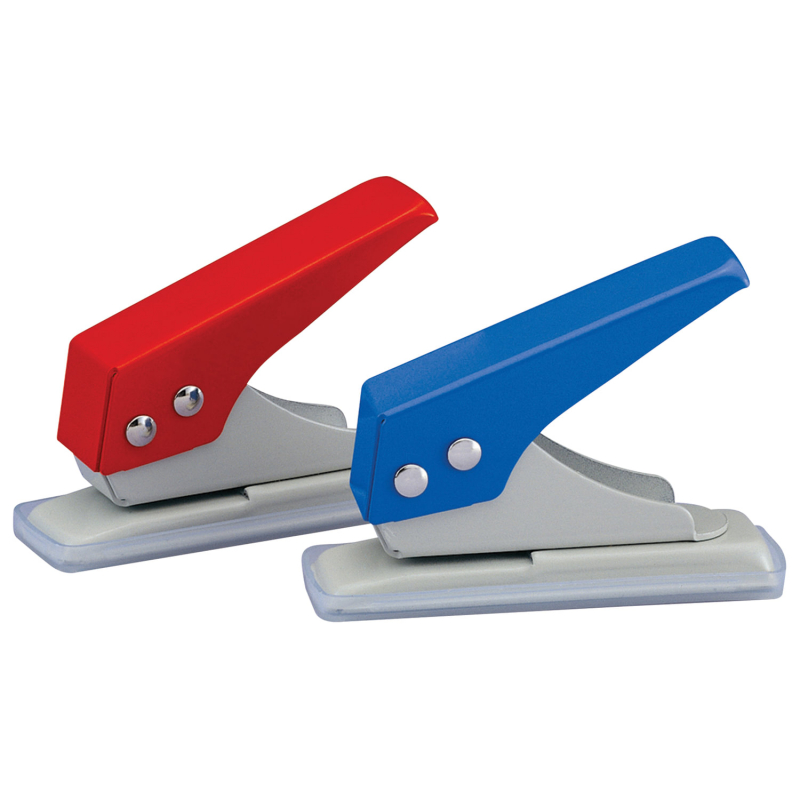

File: 1716666015806-1.jpg (230.48 KB, 800x800, dyrokol_na_1_otverstie_kw_….jpg)

>>106127
Оставить на путягу/институт. Переделать в общую тетрадь при помощи пикрелейтед.

 No.107613

File: 1717428193491.png (1.85 MB, 1280x720, ClipboardImage.png)

Сделал макпульпу и заготовку для макмиски. Макмиску хочу потом подпилить, покрыть желатином и расписатьвязью. Хз зачем

Макпуьпа сделана из измельчённых бумажных пакетов из макдональдса.

 No.107638

>>107613
Слепишь из нее максленицу и подожжёшь?

 No.108214

File: 1717698509800-0.png (1.54 MB, 720x1280, ClipboardImage.png)

File: 1717698509800-1.png (1.37 MB, 1280x720, ClipboardImage.png)

File: 1717698509800-2.png (1.33 MB, 1280x720, ClipboardImage.png)

Высушил макмиску и накалиграфил на ней «Всё на булочке с кунжутом и это так это бигмак».

>>107638
Ну ток если в следующем году на масленицу

 No.108217

>>108214
Получилось папье маше без клея?
Буковки красивые.

 No.108318

>>108217
Спасибо!
Ну не, я потом сверху клейстером из крахмала закрепил, чтоб ещё буковки писать. Но вообще без клейстера тоже очень жёсткая конструкция. Хочу ещё поэкспериментировать

 No.108510

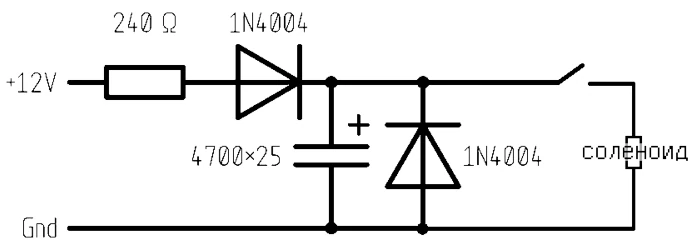

File: 1717848713978.webp (8.37 KB, 700x250, cxema_2.webp)

Время ещё раз напрячь анонимуса нубскими вопросами по схемотехнике. Мне нужно спаять инжектор соленоида, или как он там называется — устройство, которое аккумулирует заряд слаботочного источника питания, и при замыкании цепи, подаёт импульс на соленоид. Нашёл в интернетах вот такую схему. Она сгодится?

 No.108511

>>108510
Зависит от того, сколько энергии надо твоему соленоиду. Тебе надо просто разок дернуть якорем соленоида или еще его удерживать потом? У соленоида вообще обозначение какое-то есть?

 No.108512

>>108511
Соленоид производит кратковреиенное действие, по документации 12В 1А.

 No.108525

File: 1717855726043-0.png (6.92 KB, 238x274, 1717855725879.png)

Ну вот смотри, прям супергрубо без диффуров (я все нафиг забыл и разучился считать).
Энергия конденсатора - квадрат напряжения на нем Х на емкость деленые напополам (Дж). Работа тока (Дж) это мощность (напряжение на ток) умноженная на время.
Исходя из этого, Если у тебя на картинке емкость в микрофарадах, то конденсатор способен запасти 0,3 Джоуля, если поделить это на мощность (один ампер на 12 вольт) то это 28 миллисекунд "работы". (на самом деле еще меньше, потому что напряжение на конденсаторе не стоит ровно а падает , можешь еще напополам поделить). За это время не думаю что якорь куда-то сдвинется. Если емкость в миллифарадах и у тебя ебейшая батарея конденсаторная есть, то это все умножается на тысячу и тогда совсем другое дело.
Поправьте меня если я совсем мимо носа попал.
Можно еще попробовать вспомнить матан, но RLC цепочка это диффур второго порядка, а институт был полжизни назад, да и данных соленоида у нас нет нифига.

 No.108527

>>108525
Но я ведь смогу подобрать другой конденсатор, если этот не обеспечит работу соленоида? И какое назначение у резистора и диода в параллели с конденсатором?
Есть ещё блок питания на 4А. Беспокоит, что катушка соленоида перегреется/перегорит, если цепь будет замкнута слишком долго.

 No.108528

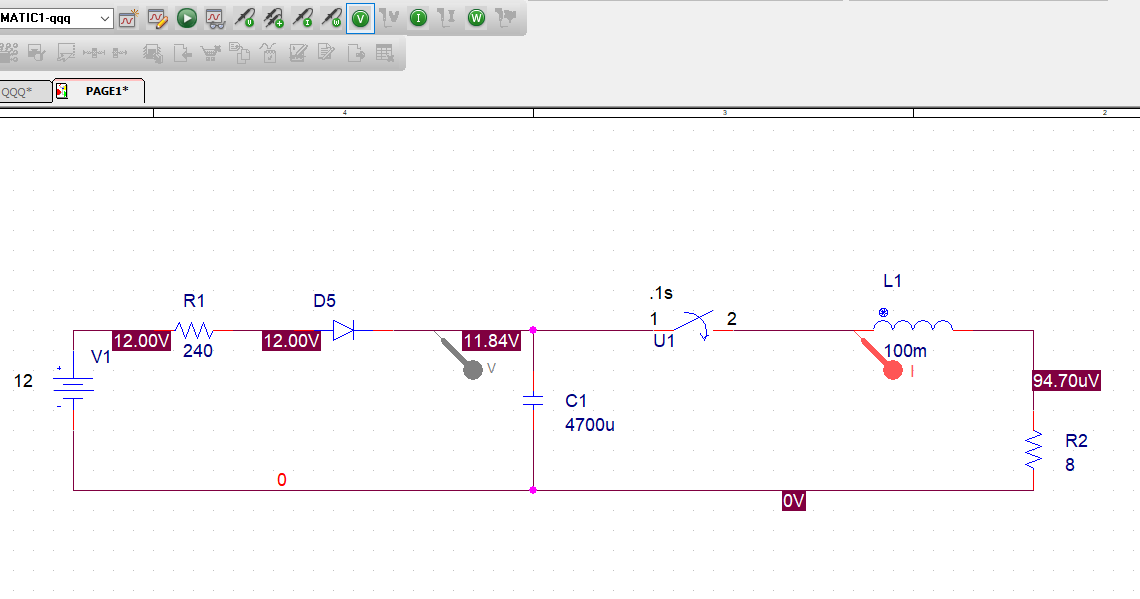

File: 1717856899845-0.png (39.81 KB, 1140x599, 1717856899610.png)

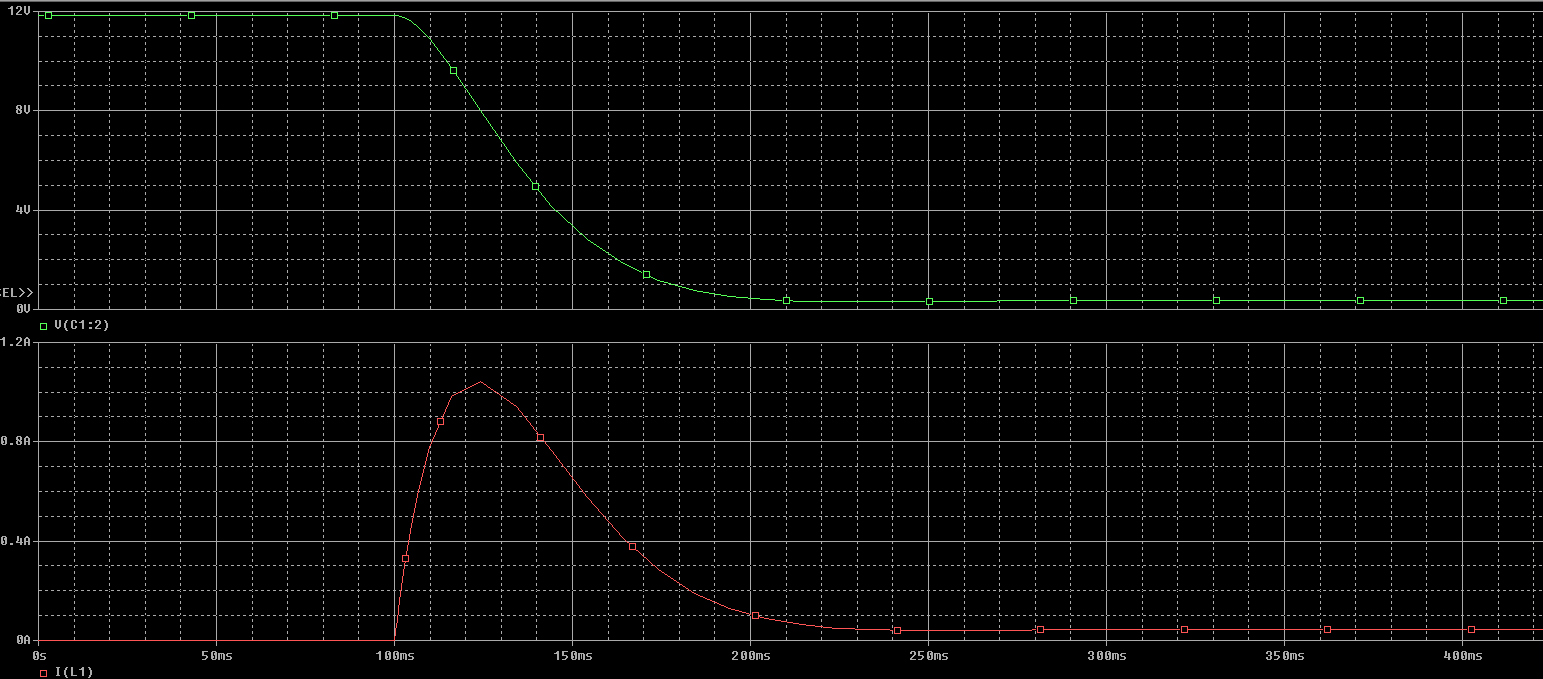

File: 1717856899845-1.png (57.4 KB, 1543x679, 1717856899618.png)

>>108525
Вот, я смоделировал схему (не знаю зачем) взяв характеристики соленоида с потолка (не знаю какого).

 No.108529

>>108527
Если твой блок питания на 4 ампера, тебе никакие конденсаторы не нужны, ты свой одноамперный соленоид можешь можешь просто нажатием достаточно мощной кнопки щелкать.
Эта схема предназначена для накачки конденсатора слабосильным источником тока, которому не хватает силы тока чтобы дернуть магнитное поле в обмотке. РЕзистор последовательно с диодом преназначен для ограничения тока вытекающего из источника.

 No.108533

>>108529
> схема предназначена для накачки конденсатора слабосильным источником тока,
Хочется обеспечить питание всего устройства от слаботочного источника, а не подключать два блока питания.
> одноамперный соленоид можешь просто нажатием достаточно мощной кнопки щелкать
Но ведь, насколько я понимаю, катушка начнёт греться, если длительность нажатия превысит определённое время, а если кнопка западёт, то и вовсе перегорит?

 No.108536

>>108533
> Хочется обеспечить питание всего устройства от слаботочного источника, а не подключать два блока питания.
Насколько слаботочным планируется блок питания и какие нагрузки, кроме импульсного одного ампера соленоида, он должен питать?
> катушка начнёт греться, если длительность нажатия превысит определённое время, а если кнопка западёт, то и вовсе перегорит?
ДАТАШИТ! На все нужен даташит, этикетка, что угодно с параметрами устройства. Но, если для твоего соленоида ток 1 ампер заявлен как рабочий, то скорее всего он способен выдерживать его достаточно длительное время, если не 24\7 , то уж за несколько десятков секунд наверняка не перегреется. Это все-таки исполнительный механизм, который что-то должен с механикой делать, а не только беречь себя от перегрева. Можешь провести эксперимент ограничив ток источника до одного ампера и ткнув в него выводами соленоида. Скорее всего обмотка если и будет нагреваться, то тво пальцы заметят это довольно большое время спустя.

 No.108538

>>108536
> провести эксперимент ткнув в него выводами соленоида
Диодом только обмотку зашунтировать не забудь.

 No.108540

>>108536
> Насколько слаботочным планируется блок питания
12В 350мА. К нему подключено реле и светодиод, через понижающий преобразователь 12-3В.
Я собираюсь спаять эту схему, и, если она не обеспечит срабатывания, заменить конденсатор на более ёмкий. Можно ли это сделать, не изменяя номиналов диодов и резистора?

 No.108542

>>108540
Можно, резистор ограничит ток замыкания до 50мА. Имей в виду, большие ёмкости могут маленьким током заряжаться довольно долго, так что если ты там драм-машину или что-то ещё быстро тарахтящее собрался делать, то нужно это учитывать.

 No.108545

>>108542
> большие ёмкости могут маленьким током заряжаться довольно долго
Это — не проблема. Пойду мастерить, но обещаю вернуться, чтобы донимать вас тупыми вопросами!

 No.109039

>>106127
Скатать листы в трубочки и сделать из них что-нибудь полезное. Да прибудет с тобой изолента!

 No.109040

>>109039
> Скатать листы в трубочки и сделать из них что-нибудь
Вувузелу?

 No.186282

Аноны, надо почистить залитую печатную плату, но изопропилового спирта, которым советуют пользоваться, в местном радио-магазине не нашлось. Есть ли какие-нибудь аналоги, безопасные для электроники?

 No.186289

>>186282
Если без каких-то пластмассок можно просто ацетоном сполостнуть, или нефрасом (уайт-спирит) отмыть, а потом опять же ацетоном сполоснуть. Это если что-то прям сию секунду из супермаркета, а так спирт легко заказать в онлайне, всеинструменты или там тот же вайлдбериз

 No.186292

>>186289
> без каких-то пластмассок
На плате мелкие SMD-компоненты, а из чего они изготовлены я не знаю. В интернетах ещё советуют средство для удаления флюса, но справится ли оно с окислами от протёкших батареек? После очистки, если устройство продолжит функционировать некорректно, надо будет пропаивать контакты, верно?

 No.186294

>>186292
> На плате мелкие SMD-компоненты, а из чего они изготовлены я не знаю.
Смд резисторы-кондесаторы все керамика и стекло, микросхемы пластиковые, но этот пластик ацетон не испортит. Если у тебя какая-то злейшая смывка в наличии, могут разъемы стать "липкими" или маска паяльная поплыть, но ты можешь попробовать на уголке платы просто, никто не пострадает.

 No.186295

>>186292
Пластмасса – имеются в виду разъёмы для видео, аудио, крутиляторов и т.д.
Дал бы фоточку, мы бы сказали конкретнее.

 No.186303

>>186294
>>186295
Я ещё не разобрал устройство полностью, да и снимок сделать нечем. Я могу попытаться обойти пластиковые детали, но проблема в том, что сама чистка не устранит испортившиеся контакты.

 No.186304

>>186303
Сложно понять контакты чего с чем, сфоткай для начала что есть, может станет понятнее.

 No.186309

>>186303
Если контакты и компоненты не разрушились, то пропаивать не надо. Главное – устранить высохшие лужи от батареек, чтобы они не замыкали те контакты, которым контактировать противопоказано. Попробуй мокрой содой почистить при помощи зубной щётки. Потоп промыть водой, желательно фильтрованной. Потом средством для удаления флюса или спиртом, или тем, что найдёшь. Я муравьиным спиртом чищу, если надо почистить от простой грязи.
Прости за неровный слог – я объелся, и мне тяжело дышать, не то, что писать.

 No.186313

>>186292
Батарейки обычные щелочные? Тогда можешь слабой кислотой типа лимонной оттереть. На ватную палочку налей и ей три, чтобы аккуратнее (впрочем, я сомневаюсь, что она чего-то растворит). Можно уксусной ещё попробовать, но она уже злее, в том числе для твоего здоровья.

 No.186322

>>186304
> сфоткай
Жестокая ирония – фотоаппарат и пострадал! Решил было поучаствовать в вашем предновогоднем перформансе, но случай распорядился иначе.
>>186309
> Если контакты и компоненты не разрушились, то пропаивать не надо.
А как это понять? У меня монитор пошёл горизонтальными полосами. Развинчивая корпус я случайно надавил пальцем на один из микрокомпанентов и полосы исчезли! Визуально определить источник проблемы было невозможно.
> Прости за неровный слог
Это мелоч не стящая извинений.
>>186313
> Батарейки обычные щелочные?
Заяц с недержанием!

 No.186333

>>186322
> А как это понять? У меня монитор пошёл горизонтальными полосами. Развинчивая корпус я случайно надавил пальцем на один из микрокомпанентов и полосы исчезли! Визуально определить источник проблемы было невозможно.
Там контакт плохой был. Есть компоненты у которых ножки выходят из боков корпуса, а есть те, у которых под пузом. У первых отвалившиеся ноги визуально видно (не всегда), а у вторых - нет, но зато можно догадаться, что на них понажимать можно потому что нет боковых ножек.
> Заяц с недержанием!
Тогда наоборот кислоту щёлочью нейтрализуй - разводи соду.

 No.186335

>>186322
> У меня монитор пошёл горизонтальными полосами. Развинчивая корпус я случайно надавил пальцем на один из микрокомпанентов и полосы исчезли!
Уверен что ты не надавил на шлейф которым дисплей к плате подключен или разъем?

 No.186339

>>186335
Нажал на какой-то из мелких SMD-компонентов, но на какой именно неясно, так-как они припаяны впритык. Решив, что от добра добра не ищут, я не стал шатать их из любопытства.

 No.209497

Эксперты, пожалуйста помогите!
У меня есть две колонки, из каждой идет по два проводка, красный и черный, оканчиваются они просто медными окончаниями. Что мне требуется приобрести, что бы я мог из подключить к пк? Желательно через джек, ну и что бы звук был нормальным, потому что, на сколько я понимаю, то через что звук прогоняется в этой схеме играет чуть ли не большую роль чем сами колонки.
На колонках написано следующее: Power Handing Capacity — 60 W и сопротивление? (impedance) 6 Ом наверное, символ Омега там.

Я сегодня полдня попробовал просидеть в наушниках и уже на стены лезу, выручите, молю!

 No.209512

>>209497
>Что мне требуется приобрести, что бы я мог из подключить к пк?
Усилитель, мощностью не больше 60 Ватт и блок питания к нему.
>что бы звук был нормальным, потому что, на сколько я понимаю, то через что звук прогоняется в этой схеме играет чуть ли не большую роль чем сами колонки.
Это к аудиофилам, мне медведь на ухо наступил. Могу лишь сказать, что они бывают типов A, AB, B, D (есть другие, но они реже). Собственно в таком порядке они расположены по уменьшению искажений и по увеличению нагрева. Можешь перед покупкой посмотреть на какой микросхеме твой усилитель и почитать отзывы экспертов.
Ещё надо понимать, что помимо самого усилителя шумы вносит блок питания и окружающий мир.
Если прям совсем невмоготу, можешь взять что-нибудь на TDA7850, вроде его всякие автомобилисты любят.

 No.209513

File: 1741527767926.png (285.47 KB, 891x436, ClipboardImage.png)


 No.209515

>>209497
> 60 W и сопротивление? (impedance) 6 Ом
Думаю 60ватт это китайской мощности и врядли ты в них давал когда-то больше пятнадцати каждому. Если ты конечно не из любителей сначала оглушить себя, а потом соседей, прибавив звука "потому что ну чет тихо играет" возле динамика. Если у тебя бюджет не куча тысяч денег, то я бы на твоем месте искал какой-то "цифровой" (D-класса) усилитель со своим встроенным преобразователем питания 220В . У современных импульсных усилителей низкое сопротивление выходного каскада, поэтому им по большей части все равно куда дудеть, лишь бы ты их по выходному току не перегружал. Аудиофилянтом ты с таким усилком не станешь, но и играть скорее всего будет не хуже, а скорее и лучше того, что у тебя в центе пятнадцатилетней давности было.
> на сколько я понимаю, то через что звук прогоняется в этой схеме играет чуть ли не большую роль чем сами колонки
Я с тобой не согласен, динамики так же важны как и усилитель, суперкачественный усилок не будет давать хорошего звука на колонках с которые не воспроизводят звук.

 No.209517

File: 1741529165489-0.webp (67.1 KB, 1000x1000, 1697506225909.webp)

File: 1741529165489-1.webp (66.39 KB, 1000x1000, 1695270356192.webp)

>>209515
Олсо, добавлю. Выше правильно говорят про блок питания и усилок отдельно, но если ты совсем не шаришь, и не понимаешь как миниджек превратить в рца и куда прислюнить динамик на голую плату, то ищи что-то подобное, со встроенным преобразователем и привычными клеммами.
https://www.ozon.ru/product/bluetooth-hifi-stereo-audio-usilitel-moshchnosti-dvuhkanalnyy-usilitel-moshchnosti-s-usb-tf-rca-aux-1554260339/

https://www.ozon.ru/product/usilitel-zvuka-dlya-kolonok-usilitel-2kanalnyy-audio-hi-fi-s-bluetooth-fm-45-vt-45-vt-1554234795/?at=MZtvYMjzRHOqloO6fo1zgknUXn98grT1DnYDjHAln3Dx&keywords=%D0%BF%D0%BB%D0%B0%D1%82%D0%B0+%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8F+220%D0%92

 No.209519

>>209512
Понял, спасибо, буду знать что искать теперь! А то я думал "усилитель" это какая-то катушка внутри, а устройство иначе как-то называется.

>>209513
А тут написано 30 на канал. Канал это не левый/правый разве? У меня же на одной колонке 60?

>>209515
>Думаю 60ватт это китайской мощности и врядли ты в них давал когда-то больше пятнадцати каждому.
JVC японский, начертано что собрано в Малайзии. Ему правда под двадцатник где-то было, наверное.
>Если у тебя бюджет не куча тысяч денег, то я бы на твоем месте искал какой-то "цифровой" (D-класса) усилитель со своим встроенным преобразователем питания 220В .
Спасибо!

 No.209522

>>209519
> У меня же на одной колонке 60?
Это скорее всего максимальная мощность которую способен выдержать динамик непродолжительное время. Я больше чем уверен, что ты никогда не слышал как 120 ватт играет в обычной комнате.
И не забудь обратить внимание на питание усилителя, чтобы потом не быть удивленным.

 No.211565

File: 1741881553566.jpg (1.73 MB, 2376x7920, Лампы General Glden-r50-7-….jpg)

<Пакость>
Внутренний мир светодиодной лампы Лампы General Glden-r50-7-230-e14-4500, модификации Ses-2402 06,2024 (т.е. прошлогодней конвеерной катки, свежие)

Всё на том-же чипе DH7752R. Качество в целом упало, клея стали лить больше, хотя, половина как то что было несколько лет назад, спокойно вскрылись, с половиной пришлось помучится, и впрочем всё-равно ощутимо сказалось на внешнем виде. А так то-же шасси, так-же удобно вскрывается и прощупывается адекватная настройка драйвера питания без какой либо документации.

Ну и заодно подклеил набор картинок про скручивание развала, немного чуть больше чем надо (для того чтоб работало на 100% мощности резик нужен что-то на 7-7,5Ом, нет таких у меня - и так неплохо.

 No.211567

>>211565
А разве при работе на 100% светодиоды не "износятся" быстрее?

 No.211576

<Пакость>
>>211567
Быстрее. Но даже близко так быстро как на 230% установленных китайцем на заводе. Своё забудешь когда были вкручены они отработают.

 No.215119

File: 1742657481792.jpg (178.81 KB, 1188x792, Фарлайт FAR002033,NO9,2021….jpg)

<Пакость>
Внутренний мир светодиодной лампы Фарлайт FAR002033,NO9, 2021года клёпки

Собрано в упор допустимых возможностей чипа драйвера по нагрузке. При подсаживании светодиодов (увеличении сопротивления светодиодной ленты) начнёт стробить. (В прочем при плохом питании от сети вполне тоже).
Выпаянная позиция - резик 2R7, как с завода - работало на 140% допустимого тока. (А без него как раз ровно 100%. Занятное, но впрочем и в иных местах уже виданное сочетание, видимо один проект под разные регионы, а может и просто совпало конечно.
Наргузка, лента, представляет собой модули по 4шт параллельных одинарных светодиода собранных на текстолитовую подложку. Корпус - лакированный алюминий, ленты к корпусу не приклеены (просто болтаются в пазах) так что охлаждение нулевое.

 No.215141

>>215119
> ленты к корпусу не приклеены (просто болтаются в пазах) так что охлаждение нулевое.
Светильник в закрытом пластиковом корпусе, так что охлаждение в любом случае будет околонулевое.
> <Пакость>
Зачем неймфажить за пределами чятиков?

 No.215155

>>215141
>так что охлаждение в любом случае будет околонулевое
Отчасти ты прав ибо люминь там у него толщиной в два фантика от конфетки и возможностей по теплопроводности там у неё толком никаких. Но в принципе если приклеить (как по идее и должно делаться) то тепло будет отводиться в корпус, как раз под это по идее делающийся из железки, а не пластмаски. (а эта железка как раз снаружи, вся задняя сторона и бока).
>Зачем неймфажить за пределами чятиков?
Потому-что где хочется там и неймфажу. ?.

 No.215158

File: 1742662251070-0.jpg (82.54 KB, 480x395, 20998-3923761-cel_lain_ali….jpg)

>>215141
>>215155
Пожалуйста, только без ссор!

 No.216444

File: 1742886317581-0.webp (285.28 KB, 1500x1441, IG.webp)

File: 1742886317581-1.webp (311.72 KB, 1500x1288, ork.webp)

File: 1742886317581-2.webp (416.88 KB, 2276x2196, sot23.webp)

Сделал танчики - закрыл хотелку первых 40 лет жизни детства. Вообще ещё вчера, но писать пост ночью уже желания не было.
В общем-то ничего особенного - аккумулятор, два мотора с редукторами 1/48, двухканальный драйвер DRV8833 для них, фоторезисторы, светодиод на 3 Ватта, esp32-c3 для обмена данными и управления всем этим. И куча проводов. Всё это трясти пока не сложится в танк.
Из интересного только SOT-23 транзистор на висячем монтаже - а что делать, места для корпуса побольше не было, а делать плату самому плату на QFN32 было лень и не факт что я бы смог, хотя конечно же было бы лучше. Моторы более или менее синхронно начинаю крутиться только на 2/3 скважности ШИМ, хотя просто крутиться начинают от трети. Заодно попрактиковался в плавном старте этих самых движков, а то пусковые токи при определённых обстоятельствах отправляли микроконтроллер в перезагрузку.
Хотел было сначала сделать на инфракрасных диодах и приёмниках - они маленькие и незаметные на корпусе. А потом встал вопрос - а как корректировать стрельбу, если их не видно? Да и они очень хорошо отражаются от всех поверхностей. В итоге приклеил эти страшные фоторезисторы, их даже никак облагородить не получается.
Для связи решил попробовать проприетарные ESP-NOW, которому не надо устанавливать соединение. Ну вроде работает в домашних условиях, а если будут сильные помехи - не знаю как отреагирует.
Самое сложное оказалось сделать гусеницы и звёздочку для них. Кое-как получилось - почти методом тыка графически строил, подгоняя размеры чтобы не очень провисала гусеница.

 No.216458

>>216444
Крутое. Не понял зачем фотоприемники если управление по радиоканалу. А чем оно стреляет? Или фотоприемники для контроля попадания?

 No.216486

>>216458
>Крутое
Спасибо. Я даже хотел одно время это куда-нибудь выкладывать в общественное достояние, но чего-то подумал, что те кто умеет сделают и без меня, а тем кто мигает светодиодом оно нафиг не надо. Так и не стал заморачиваться.
>Не понял зачем фотоприемники если управление по радиоканалу
По радиоканалу управление моторами и светодиодом - ну ехать, поворачивать и стрелять (ещё между собой обмениваются данными когда кто-то проиграл). Была мысль сделать на пульте количество жизней, но тогда пульт будет разряжаться быстрее, там микроконтроллер в спящем режиме отдыхает почти всё время, а так бы пришлось бодрствовать и быть готовым к приёму. В принципе, там на танках есть индикация того сколько жизней осталось - этого достаточно.
Стреляет фотонами света из светодиода в пушке. Фотодиоды эти фотоны ловят, меняют своё сопротивление и АЦП на микроконтроллере это регистрирует как попадание. Их (фоторезисторов) там три, кстати, ещё один сзади - даже получилось почти реалистично то что перед хуже "пробивается" чем бока и тыл.

 No.216496

>>216444
Буковки и пулемет довольно тонкие, они тоже напечатанные или как-то еще сделано?

 No.216500

>>216496
Напечатанные. Но если бы делал без этого, то взял бы трубки 1мм диаметром.
А буквы можно и просто от руки написать, если почерк нормальный и рука не дрожит.

 No.216505

>>216500
Я думал принтеры в такие тонкие детали не могут, трубочки тоненькие и острые края у букв.

 No.216513

>>216505
У фотополимерных довольно-таки большое разрешение. Миниатюры сверху тоже напечатаны, например, там тоже микрочерепки. Другое дело, что это смола - она сама по себе не очень прочная и дорогая. Там где можно, я предпочитаю пластиком печатать. К слову, эти 3д принтеры нынче стоят дешевле иных телефонов, для хобби гораздо доступнее стало сейчас.

 No.216518

>>216444
Скажу - круто! И нет, нормально у тебя разместились фоторезисторы - не выбиваются из общего конструктива.

 No.223398

File: 1744324768439.jpg (505.72 KB, 2376x1584, Panasonic HC-V700~IMG_0347.jpg)

Внутренний мир камеры Panasonic HC-V700

 No.223399

File: 1744324788037.jpg (434.22 KB, 2376x1584, Panasonic HC-V700~IMG_0349.jpg)


 No.223400

File: 1744324810346.jpg (441.57 KB, 2376x1584, Panasonic HC-V700~IMG_0350.jpg)


 No.223401

File: 1744324913180.jpg (483.4 KB, 2376x1584, Panasonic HC-V700~IMG_0353.jpg)

Слева - нижний, процессорный модуль. Справа плата ввода-вывода, выше вспышка и пата предусилителя микрофона (и батарейка на ней)

 No.223402

File: 1744325117797.jpg (483.34 KB, 2376x1584, Panasonic HC-V700~IMG_0357.jpg)

Решил тогда термопасту рвать только если почистить поверху - не заработает (заработало)
Жгут проводов сигналов с матрицы камерного модуля запаян судя по всему.

 No.223403

File: 1744325229506.jpg (384.92 KB, 2376x1584, Panasonic HC-V700~IMG_0358.jpg)

Там с другой стороны окромя колодок портов и капли мелочёвки обвязки нет ничего.

 No.223404

File: 1744325250467.jpg (385.11 KB, 2376x1584, Panasonic HC-V700~IMG_0359.jpg)


 No.223405

File: 1744325464915.jpg (336.69 KB, 2376x1584, Panasonic HC-V700~IMG_0360.jpg)

С другой стороны предусилитель микрофона, тоже несколько его обвязки. Но я тогда фоткал больше с идеей показать где батарейка.

А вообще, в одни момент она у меня перехотела включаться. (стала уходить в защиту сразу после попытки включения)

Ииии Решение ребуса разборки. Разборка:

1) крышка со стороны порта подключения бока питания
Выкрутить два болта сбоку + один болт под крышкой порта зарядки
Выкрутить два болта на дне, со стороны данной крышки.
Выкрутить два болта на боку со стороны отсека для аккумулятора
Выкрутить болт со стороны крышки вверху отсека для аккумулятора
Поддевать сзади камеры, крышку со стороны отсека для аккумулятора, вбок и снизу-вверх. Осторожно - под ней провод кнопки переключения записи.
2)верхняя крышка
Выкрутить второй болт вверху отсека для аккумулятора
Выкрутить болт верху боковой стенки со стороны откидного дисплея
Отключить шлейф верхней кнопочной панели (порт на боку со стороны крышки "зарядки")
Поддевать сзади камеры, вверх. Осторожно, под ней ещё провод динамика.
3)носовой блок
Выкрутить два болта на выступе откидного экрана
Выкрутить болт на верху (станет виден после снятия верхней крышки)
Лучше прямо на этом этапе поддеть и отключить шлейф микрофона от верхней платы (не имеет вообще никакого запаса! и ебанутую геометрическую конструкцию)
Шнур вспышки тоже можно отключить
Разблокировать сцепку откидной шторки объектива
Поддеваются две защёлки со стороны откидного экрана, сложить экран, поддевать из такого положения (вся наружная часть пластика относится к носовому блоку)
Поддеть защёлку на верху (там где крепится болтом над верхней платой)
Стаскивать блок вперёд и вниз. Осторожно, внизу ещё один шлейф лампы подсветки и какого-то датчика.
4)экран и вторая боковая крышка
Болт в центре изнутри корпуса (см. в районе задвижки "Shoe adaptor release")
Оставшиеся болты снизу
Лучше на этом этапе отключить шлейф экрана (подлезть спереди под камерным гермомодулем вертикальный идущий вверх шлейф со стороны экрана)
Один болт на верху (в теле основного внутреннего шасси) в районе крепления экрана
Два болта крепления петель экрана (станут видны после снятия носового блока)
Крышка поддевается вцентре и схади снизу, снимается вбок и вверх. Никаких шлейфов не имеет, но осторожно с экраном и его шлейфом (никак более не крепится а шлейф уложен внутри сложными загогулинами)
Собственно на этом там дальше с шасси и так понятно что куда.

*Морда (если что)
Выкручиваются четыре болта фиксатора шторки объектива
Извлекается модуль вспышки
Два болта снизу держат только плату, неснимаема без пайки т.к. соединена с второй платой с другой стороны пластикового простенка.
Вынимаем фронтальную заглушку отщёлкивая защёлки сверху, снизу она фиксируется болтами держащими фиксатор шторки объектива.
Начинаем поддевать серебристую внешнюю насадку и сдвигать её в переднюю сторону, защёлок не имеет, только направляющие, но может "прикипеть" очень плотно. Вероятно на среднем этапе снятия упрётся в микрофоны вверху (внутри они никак отдельно не зафиксированны, но находятся в нише ограниченной углублениями и сверху и снизу) - подлезть спереди и прижимать в нижнюю сторону.

Собирается в целом в обратном порядке.
Разве что можно поставить вторую боковую стенку, не зажимая в фиксаторы полностью и только после этого ставить экран (его шлейф вполне можно просунуть спереди сбоку.
Не знаю как ставить фронтальную часть, точней подключать шлейф микрофона (я его порвал в процессе и в итоге заменил на провод, достаточной длины для удобного монтажа конечно) но по идее делать в установленном или почти установленном виде фронтальной части подлезая пинцетом во внутреннее пространство.

 No.232270

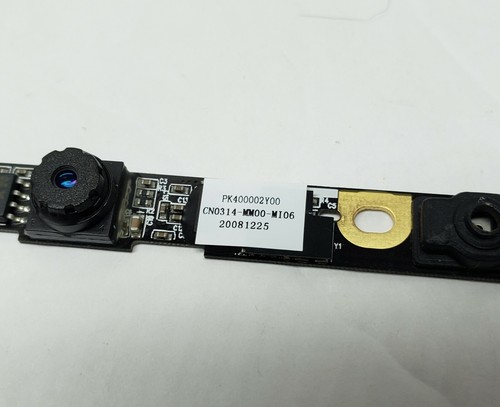

File: 1746463888794.jpg (27.59 KB, 500x407, webcam.jpg)

Аноны, кто-нибудь пытался демонтировать этот колпачок в форме шестерни с линзой? Он намертво припаян к веб-камере, или есть возможность его снять?

 No.232272

>>232270
Этот колпачок в форме шестеренки скорее всего предназначен для регулировки оптической системы, так что у меня не очень хорошие прогнозы на то, что будет если ты его снимешь.

 No.232274

>>232270
Скорее всего им фокусируется изображение. Выставляется на заводе и там же фиксируется фиксатором резьбы. Снять его, вероятно можно, но камера уже не будет прежней.

 No.232277

>>232272
На пикриле копеешная камера из ноута – они примерно одинаково все выглядят. Готов поспорить, что ничего там не регулируется. Я могу пошатать колпачок пассатижами, но не хотелось бы сорвать матрицу с печатной платы.

 No.232350

>>232272
>>232274
Кажется, эта штуковина действительно откручивается.

 No.232566

>>232270
1)а тебе действительно требуется её снять?
Да? Нет?
Под ней вероятно набор линз, навалом и без особых фиксаторов, под всем этим собственно матрица.
Вполне вероятно после разборки (даже если на клей не посажено) собрать "как на заводе", или хотя-бы примерно, будет сложно или очень сложно. Гарантированно понадобится донастройка с подключением модуля "на весу" и подстройка с оценкой получаемой с камеры картинки.
…если эта камера С функционалом фокусировки на объекте (не с фиксированной точкой фокуса) то внутри может оказаться ещё и подвижная система на подвесе - поставить это на место малореально, (это как модуль лазера в оптическом приводе разобрать, потом собрать и чтоб работало) особенно с учётом что вероятно собъёшь ещё во время вскрытия - не будешь знать а как вообще правильно.
2) пробуй открутить. Если крутится - запомни начальный угол, и число оборотов которое понадобилось прежде чем крышка снимется с резьбы.
Если намертво сидит на клею - отломать можно, но это дорога в один конец.
Ииии да. В целом оно должно быть к плате поверхностным монтажом на шары посажено. Или на ножках в отверстия (что там с другой стороны платы?) Прям вот этим куском как единым блоком.



[Назад][Наверх] Catalog [Post a Reply]
удалить пост [ ]
